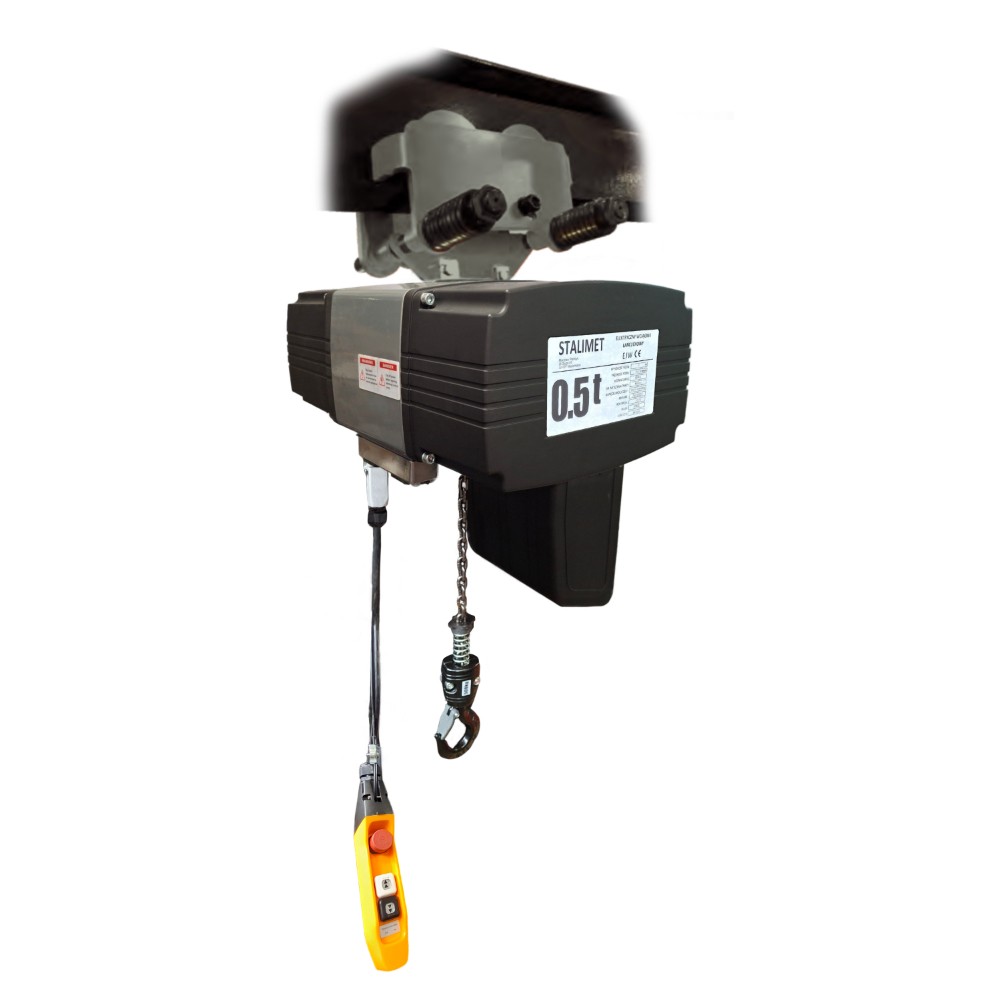

Wciągnik łańcuchowy z wózkiem pchanym EJW-EJP 230V

Posiada tabliczkę znamionową ze: znakiem wytwórcy, znakiem CE, udźwigiem, numerem fabrycznym, rokiem produkcji, rozmiarem i klasą łańcucha oraz masą
Dwie prędkości przy podnoszeniu i opuszczaniu
Wyposażony w sprzęgło przeciążeniowe, wyłączniki krańcowe góra/dół, przycisk zatrzymania awaryjnego
Wózek umożliwia dokładne pozycjonowanie lub łatwe przemieszczanie wzdłuż belki nośnej dużych ładunków
Ułożyskowane koła jezdne zapewniają doskonałe właściwości toczne
Koła jezdne przeznaczone do profili o nachyleniu powierzchni jezdnej nie większej niż 20%
Mechanizm regulacji rozstawu kół jezdnych zapewnia centralne ustawienie wciągnika pod belką nośną, bez pełzania na boki w trakcie ruchu wózka
Wciągnik—stopień ochrony obudowy IP55
Kaseta sterująca—stopień ochrony obudowy IP65

TYP:	EJW-EJP 00,25-3,0	EJW-EJP 00,50-3,0	EJW-EJP 01,00-3,0
Udźwig [kg]	250	500	1000
Wysokość podnoszenia [m] *	3	3	3
Średnica łańcucha [mm]	Ø4x12	Ø5x15	Ø5x15
Ilość cięgien łańcucha	1	1	2
Grupa Natężenia Pracy Wciągnika ISO / FEM	M5/2m	M5/2m	M5/2m
Prędkość podnoszenia [m/min]	7 / 1,8	7 / 1,8	3,5 / 0,9
Napięcie [V]	230	230	230
Moc silnika wciągnika [kW]	0,35/0,09	0,7/0,18	0,7/0,18
Masa [kg]	41	53	55

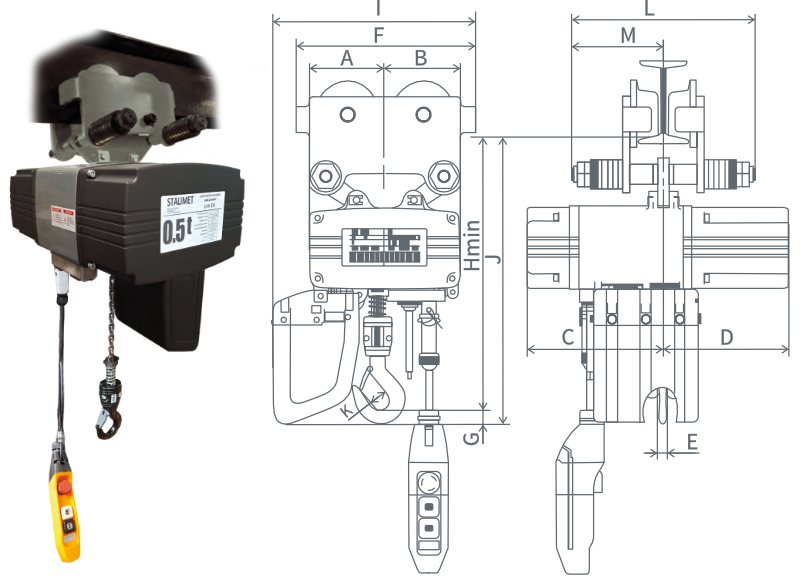

H_min [mm]	424	472	580
A [mm]	118	117	117
B [mm]	118	162	162
C [mm]	211	233	233
D [mm]	195	184	184
E [mm]	18	20	20
F [mm]	277	277	277
G [mm]	20	22	25
I [mm]	314	345	345
J [mm]	443	536	536
K [mm]	23	27	31
L [mm]	283	283	283
M [mm]	141,5	141,5	141,5

*Standardowa wysokość podnoszenia, którą na zamówienie można zmienić

Indeks EJW EJP
