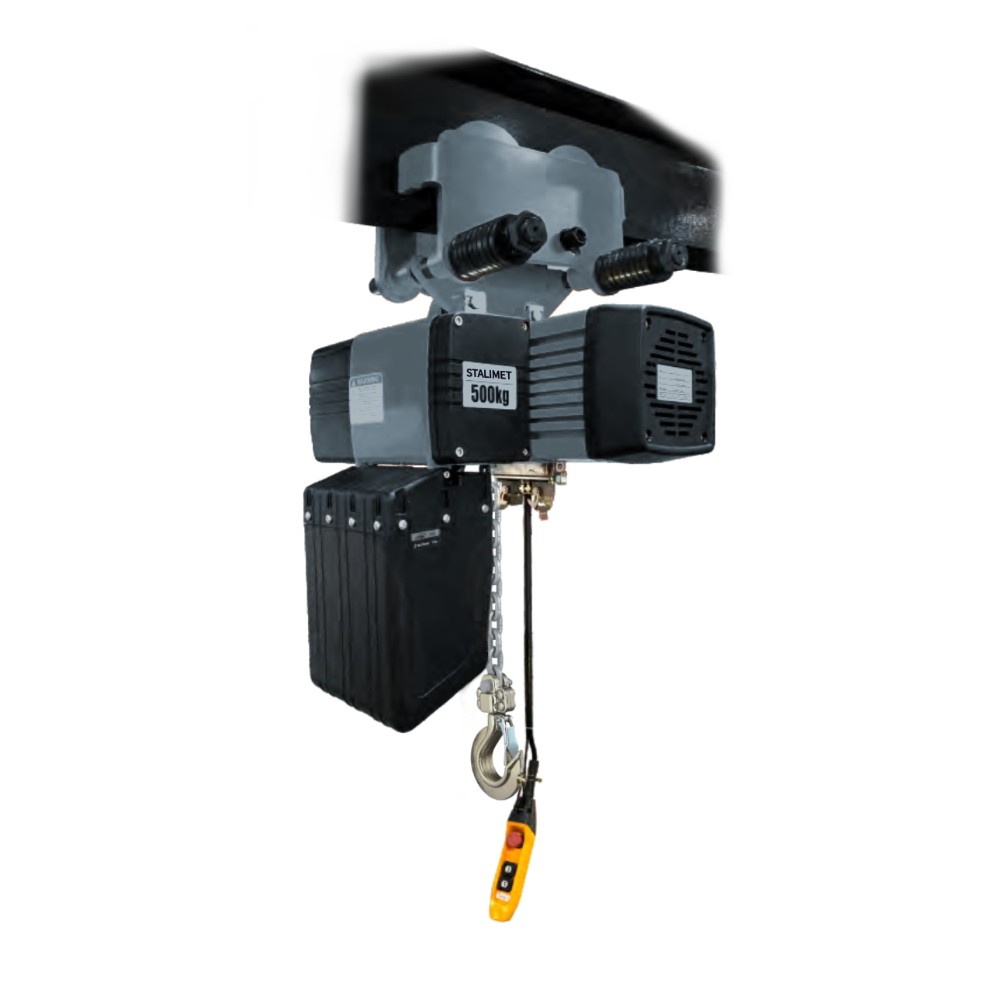

Elektryczny wciągnik łańcuchowy ESW INOX z wózkiem jezdnym pchanym EWP

Posiada tabliczkę znamionową ze: znakiem wytwórcy, znakiem CE, udźwigiem, numerem fabrycznym, rokiem produkcji, rozmiarem i klasą łańcucha oraz masą
Dwie prędkości przy podnoszeniu i opuszczaniu
Wyposażony w sprzęgło przeciążeniowe, wyłączniki krańcowe góra/dół, przycisk zatrzymania awaryjnego
Wózek umożliwia dokładne pozycjonowanie lub łatwe przemieszczanie wzdłuż belki nośnej dużych ładunków
Ułożyskowane koła jezdne zapewniają doskonałe właściwości toczne
Koła jezdne przeznaczone do profili o nachyleniu powierzchni jezdnej nie większej niż 20%
Mechanizm regulacji rozstawu kół jezdnych zapewnia centralne ustawienie wciągnika pod belką nośną, bez pełzania na boki w trakcie ruchu wózka
Łańcuch i dolny hak wykonany ze stali nierdzewnej
Wciągnik—stopień ochrony obudowy IP55
Kaseta sterująca—stopień ochrony obudowy IP65

Kod		ESW-EWP INOX 00,125-3,0	ESW-EWP INOX 00,16-3,0	ESW-EWP INOX 00,25-3,0	ESW-EWP INOX 00,5-3,0	ESW-EWP INOX 01,0-3,0
Udźwig	[kg]	125	160	250	500	1000
Wysokość podnoszenia	[m]*	3	3	3	3	3
Zalecana szerokość profilu	[mm]**	68-180	68-180	68-180	68-180	68-180
Średnica łańcucha	[mm]	Ø4x12	Ø4x12	Ø4x12	Ø5x15	Ø7,1x21
Ilość cięgien łańcucha		1	1	1	1	1
Grupa Natężenia Pracy Wciągnika	[ISO / FEM]	1Bm/M3	1Bm/M3	1Bm/M3	1Bm/M3	1Bm/M3
Prędkość podnoszenia	[m/min]	8/2	8/2	8/2	8/2	8/2
Napięcie	[V]	400	400	400	400	400
Moc silnika wciągnika	[kW]	0,4/0,1	0,4/0,1	0,4/0,1	0,72 / 0,18	1,6/0,4
Masa	[kg]	36	36	36	47	67

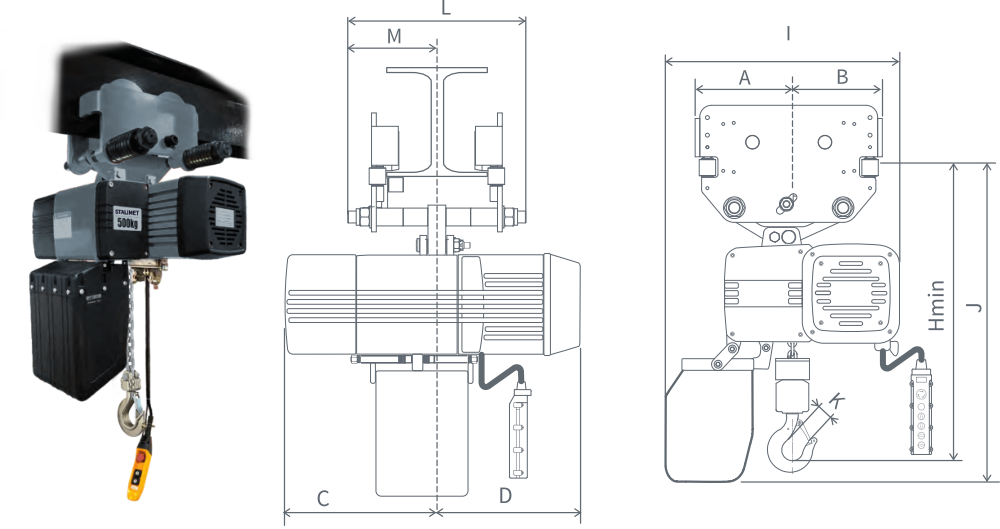

H_min	[mm]	420	420	420	463	559
A	[mm]	114	114	114	118	128
B	[mm]	123	123	123	162	187
C	[mm]	211	211	211	230	264
D	[mm]	228	228	228	204	245
I	[mm]	293	293	293	343	405
J	[mm]	444	444	444	528	558
K	[mm]	23	23	23	27	31
L	[mm]	278	278	278	278	283
M	[mm]	139	139	139	139	141

* Standardowa wysokość podnoszenia, którą na zamówienie można zmienić
** Możliwa zamiana szerokości półki nośnej - na zamówienie

Indeks ESW-INOX-EWP
