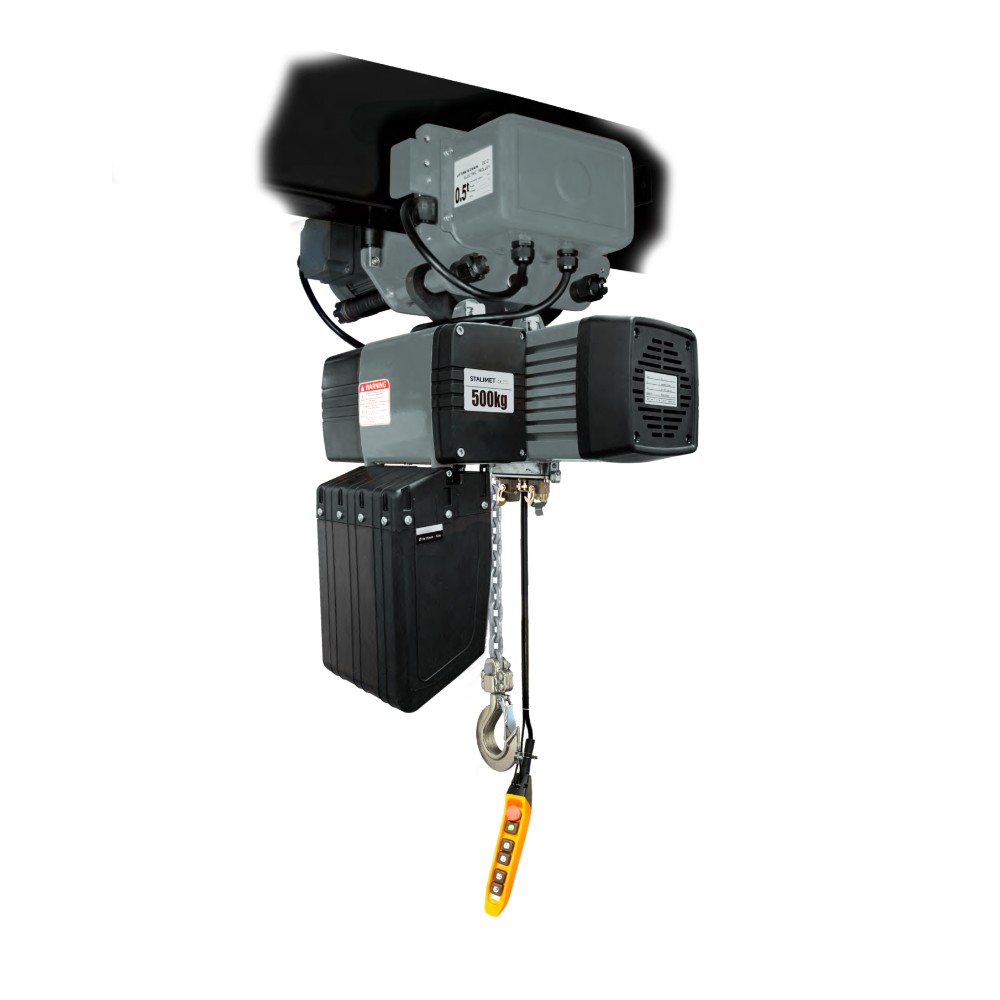

Elektryczny wciągnik łańcuchowy ESW INOX z elektrycznym wózkiem EWE

Posiada tabliczkę znamionową ze: znakiem wytwórcy, znakiem CE, udźwigiem, numerem fabrycznym, rokiem produkcji, rozmiarem i klasą łańcucha oraz masą
Dwie prędkości przy podnoszeniu i opuszczaniu
Wyposażony w sprzęgło przeciążeniowe, wyłączniki krańcowe góra/dół, przycisk zatrzymania awaryjnego
Wózek umożliwia dokładne pozycjonowanie lub łatwe przemieszczanie wzdłuż belki nośnej dużych ładunków przy pomocy elektrycznego mechanizmu manewrowego
Łańcuch i dolny hak wykonany ze stali nierdzewnej
Wciągnik—stopień ochrony obudowy IP55
Kaseta sterująca—stopień ochrony obudowy IP65

Kod		ESW EWE INOX 00,125-3,0	ESW EWE INOX 00,16-3,0	ESW EWE INOX 00,25-3,0	ESW EWE INOX 00,5-3,0	ESW EWE INOX 01,0-3,0
Udźwig	[kg]	125	160	250	500	1000
Wysokość podnoszenia	[m]*	3	3	3	3	3
Zalecana szerokość profilu	[mm]**	74-140	74-140	74-140	74-140	74-140
Średnica łańcucha	[mm]	Ø4x12	Ø4x12	Ø4x12	Ø5x15	Ø7,1x21
Ilość cięgien łańcucha		1	1	1	1	1
Grupa Natężenia Pracy Wciągnika	[ISO/FEM]	1Bm/M3	1Bm/M3	1Bm/M3	1Bm/M3	1Bm/M3
Prędkość podnoszenia	[m/min]	8/2	8/2	8/2	8/2	8/2
Prędkość jazdy	[m/min]	20 / 6,7	20 / 6,7	20 / 6,7	20 / 6,7	20 / 6,7
Napięcie	[V]	400	400	400	400	400
Moc silnika wciągnika	[kW]	0,4/0,1	0,4/0,1	0,4/0,1	0,72 / 0,18	1,6/0,4
Moc silnika wózka	[kW]	0,2/0,07	0,2/0,07	0,2/0,07	0,2/0,07	0,2/0,07
Masa	[kg]	47	47	47	58	77

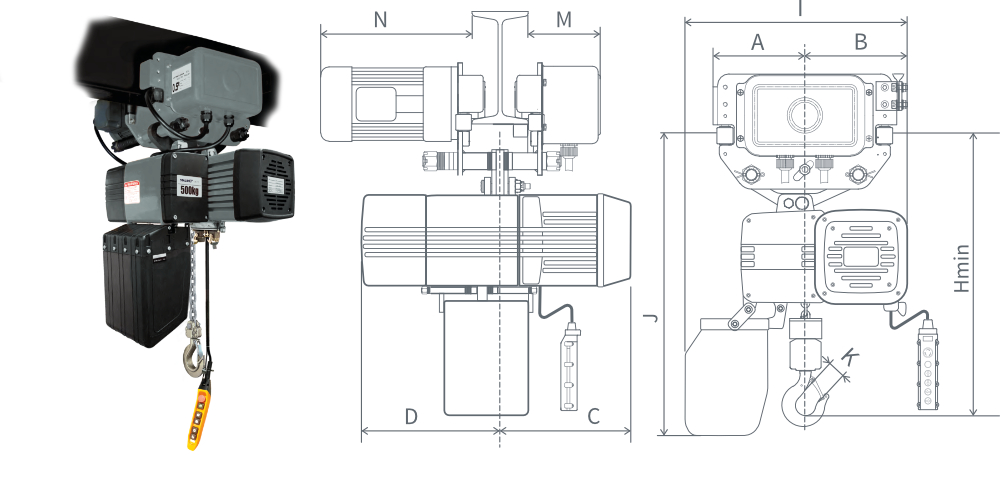

H_min	[mm]	438	438	438	480	578
A	[mm]	114	114	114	118	128
B	[mm]	123	123	123	162	187
C	[mm]	211	211	211	230	264
D	[mm]	228	228	228	204	245
I	[mm]	293	293	293	343	405
J	[mm]	462	462	462	545	577
K	[mm]	23	23	23	27	31
M	[mm]	131	131	131	131	131
N	[mm]	336	336	336	336	336

* Standardowa wysokość podnoszenia, którą na zamówienie można zmienić
** Możliwa zamiana szerokości półki nośnej - na zamówienie
