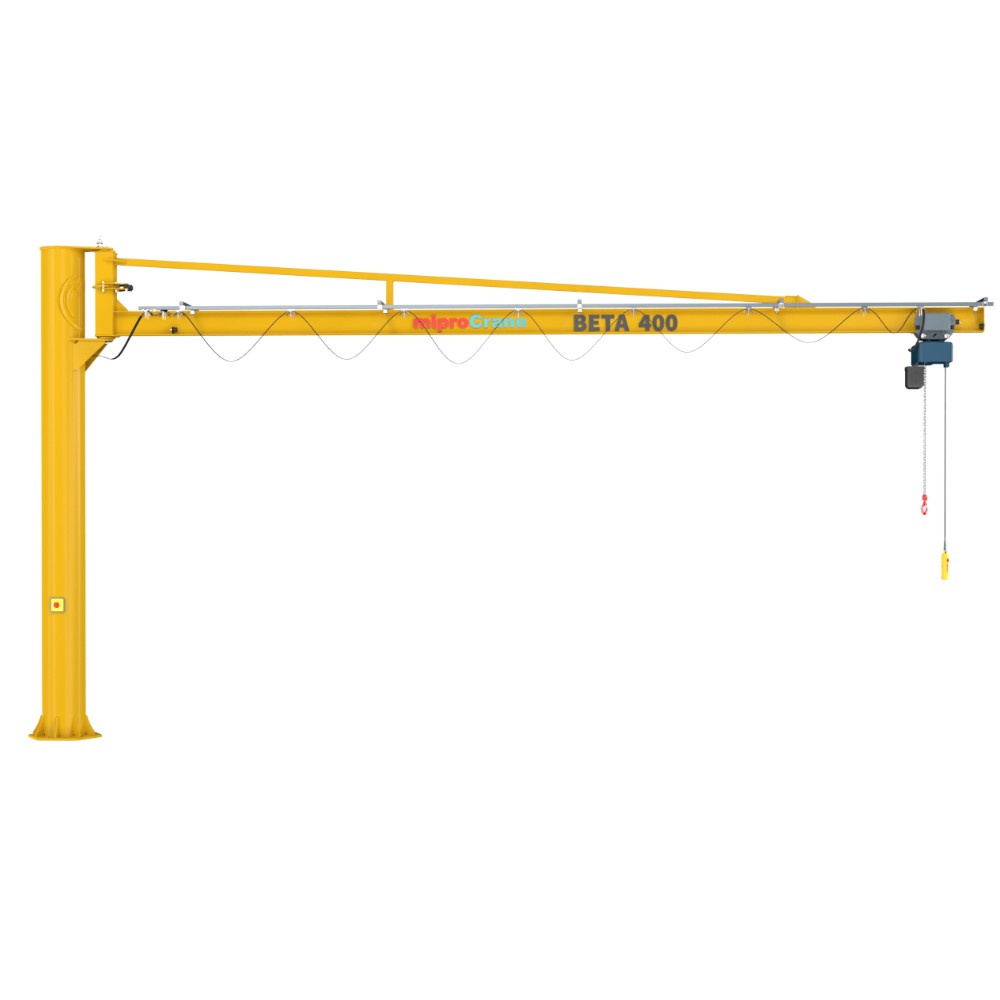

Żuraw słupowy BETA 400

Udźwig: od 125 do 2000 kg
Wysięg: od 1 do 7 m


Żuraw słupowy BETA 400

  • Zakres obrotu: 270°
  • Wciągnik łańcuchowy: elektryczny lub ręczny
  • Wózek: elektryczny lub ręczny
  • Obrót: ręczny
  • Sterowanie z kasety podłączonej: do wciągnika lub niezależnie
  • Wykonany ze stali o dużej wytrzymałości
  • Zabezpieczenie antykorozyjne poprzez maszynowe śrutowanie oraz dwuwarstwowe lakierowanie natryskowe
  • Kolumna nośna wykonana z rury stalowej. Wysokość oraz średnica dostosowana do wymagań użytkownika
  • Żebrowana stopa kolumny nośnej zapewnia solidne i bezpieczne mocowanie żurawia do podłoża. Opcjonalnie kryza pośrednia do montażu na posadzce przy pomocy kotew chemicznych
  • Obrotowe ramię żurawia standardowo wykonane z profilu IPE. Przystosowane do współpracy z szeroką gamą wózków i wciągników.
  • Szeroki zakres opcji dotyczących konstrukcji mechanicznej, wyposażenia i mocowania, pozwala na efektywne wykorzystanie naszych żurawi w wielu zastosowaniach przemysłowych
  • Krótki czas instalacji, możliwość relokacji
  • Precyzja szybkość bezpieczeństwo i komfort pracy operatorów
  • Niski poziom hałasu podczas użytkowania

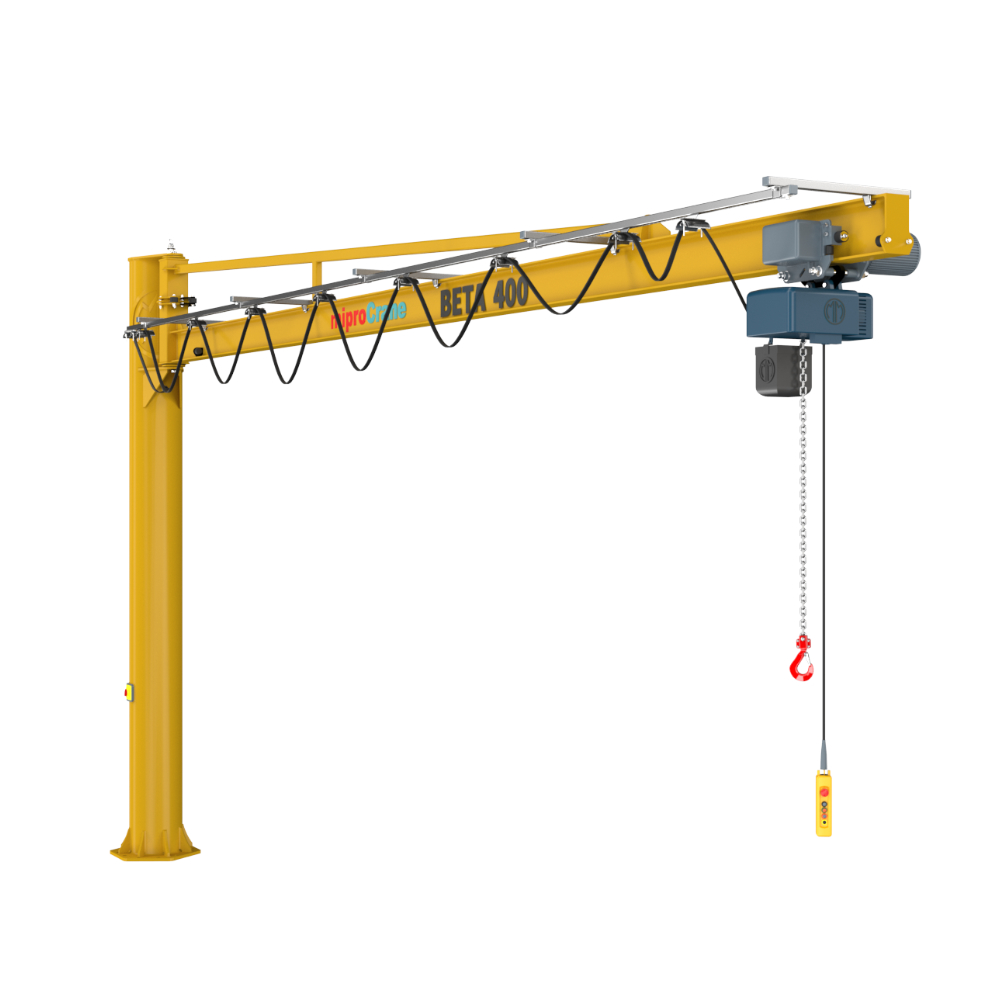

  zuraw slupowy BETA 400.jpg



Wysięg L [m] 1 2 3 4 5 6 7
Udźwig [kg] 125 * * * * * * *
250 * * * * * * *
500 * * * * * * *
1000 * * * * * * *
1500 * * * * *
2000 * * *


Zalecane wyposażenie. Do wyboru:

  • wciągnik ESW z wózkiem elektrycznym EWE
  • wciągnik ESW z wózkiem ręcznym EWP
  • wciągnik VX z wózkiem elektrycznym WE
  • wciągnik VX z wózkiem ręcznym WP
  • wciągnik SBE z wózkiem ręcznym POT



ESW+EWE

Udźwig: do 2000 kg

ESW+EWP

Udźwig: do 2000 kg

VX+WE

Udźwig: do 2000 kg



wciagnik lancuchowy z wozkiem elektrycznym VX WE.jpg

ZOBACZ

ZOBACZ

ZOBACZ



VX+WP

Udźwig: do 1250 kg



SBE POT

Udźwig: do 5000 kg

wciagnik lancuchowy elektryczny VX.jpg

SBE POT.jpg

ZOBACZ


Sterowanie pracą żurawia:

Sterowanie z kasety ST

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Dla wciągników z wózkiem elektrycznym oraz żurawi z elektrycznym napędem obrotu ramienia kasety 4, 6 lub 8 przyciskowe

Sterowanie z kasety SE

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Ergonomiczny kształt pozwala na bezpieczne sterownie przy pomocy jednej ręki

kaseta sterujaca 1.jpg

kaseta sterujaca 2.jpg

Sterowanie manipulatorowe SM

  • Tylko wciągniki VERLINDE
  • Przyciski sterujące oraz manipulator zintegrowane z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie z jednoczesnym precyzyjnym oburęcznym manewrowaniem hakiem oraz ładunkiem

Sterowanie radiowe SR

  • System Tele-Radio Panther 2,4 Ghz 16 kanałowy
  • Brak połączenia kablowego kasety z wciągnikiem lub żurawiem - możliwość dystansowej obsługi
  • Kaseta 8 przyciskowa + transmiter montowany na żurawiu
  • W komplecie dołączona przewodowa kaseta sterująca na wypadek awarii radia lub pracy w warunkach zakłóceń EM

kaseta sterujaca 3.jpg



Trasa kablowa:

TK01 Pojedyncza

TK02 Podwójna

kaseta sterujaca 1.jpg

Kaseta sterująca podwieszona pod wózkiem

kaseta sterujaca 2.jpg

Kaseta sterująca porusza się niezależnie od wózka


Napęd obrotu ramienia:

NB napęd ręczny

  • Obrót ramienia powodowany przez ręczne przemieszczenie ładunku lub łańcucha ładunkowego


NB-naped-reczny.jpg   NB-naped-reczny1.jpg


Ograniczenia pola roboczego:

  • SB blokada obrotu ramienia (opcja)
  • SO-B ogranicznik (odbojnik) regulowany obrotu ramienia, montowany na ramieniu (opcja)
  • SP spowalniacz obrotu ramienia

AMK BETA 200 ż v08b from low res M200508.png


 Wyposażenie elektryczne:

  • SE osłona stalowa głównego wyłącznika na kolumnie
  • SG dodatkowe gniazdo elektryczne przy wciągniku, umożliwiające zasilanie urządzeń podwieszanych np. chwytaków podciśnieniowych z pompą elektryczną (opcja)

gniazdko elektryczne.jpg


Sposoby mocowania:

Podstawowe zalecane sposoby posadowienia żurawi słupowych serii BETA:

  • mocowanie kotwami na zbrojonym fundamencie
  • mocowanie do betonowej posadzki poprzez stalową płytę pośrednią na kotwach chemicznych.

mocowanie do posadzki.jpg

MP Mocowanie do betonowej posadzki poprzez
stalową płytę pośrednią na kotwach chemicznych

MF Zbrojony fundament z kotwami

Dodatkowe informacje

6030
