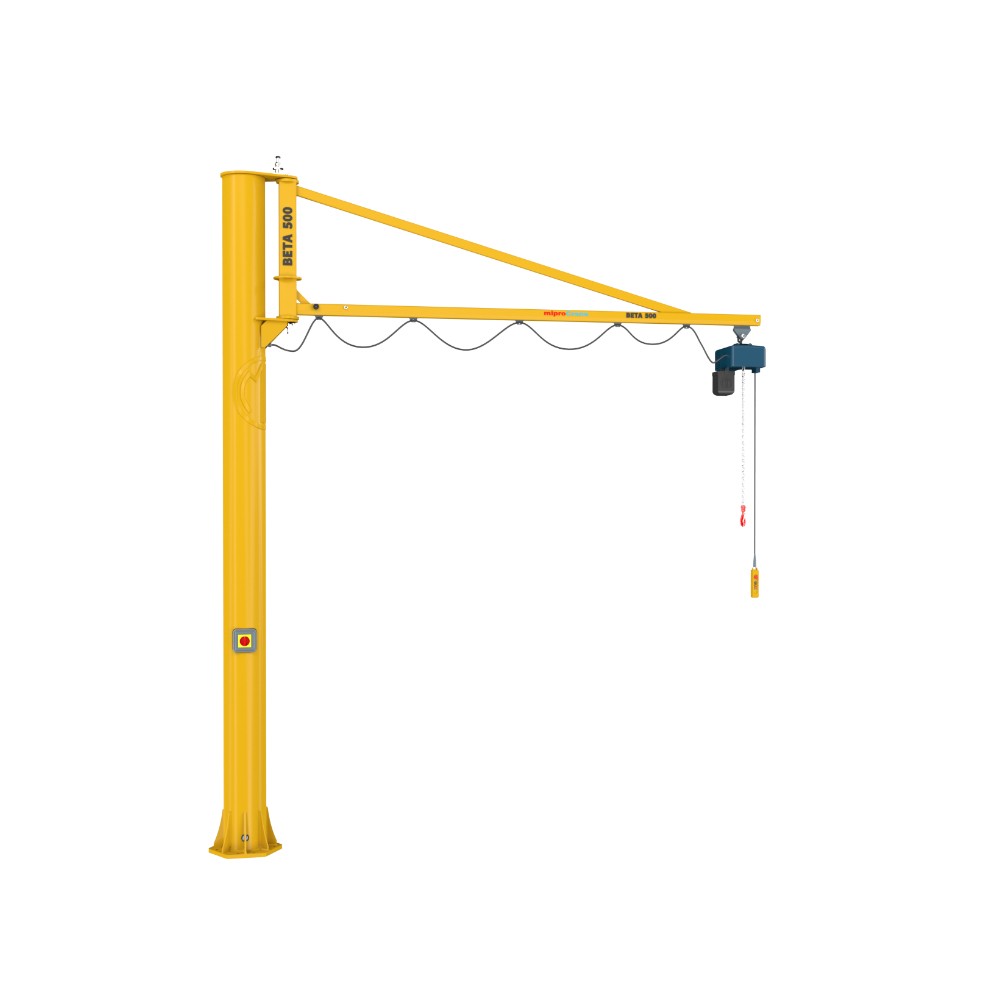

Żuraw słupowy BETA 500

Udźwig: od 63 do 1000 kg
Wysięg: od 1 do 6 m


Żuraw słupowy BETA 500

  • Zakres obrotu: 270°
  • Wciągnik łańcuchowy: elektryczny lub ręczny
  • Wózek: ręczny
  • Obrót: ręczny
  • Sterowanie z kasety podłączonej: do wciągnika lub niezależnie

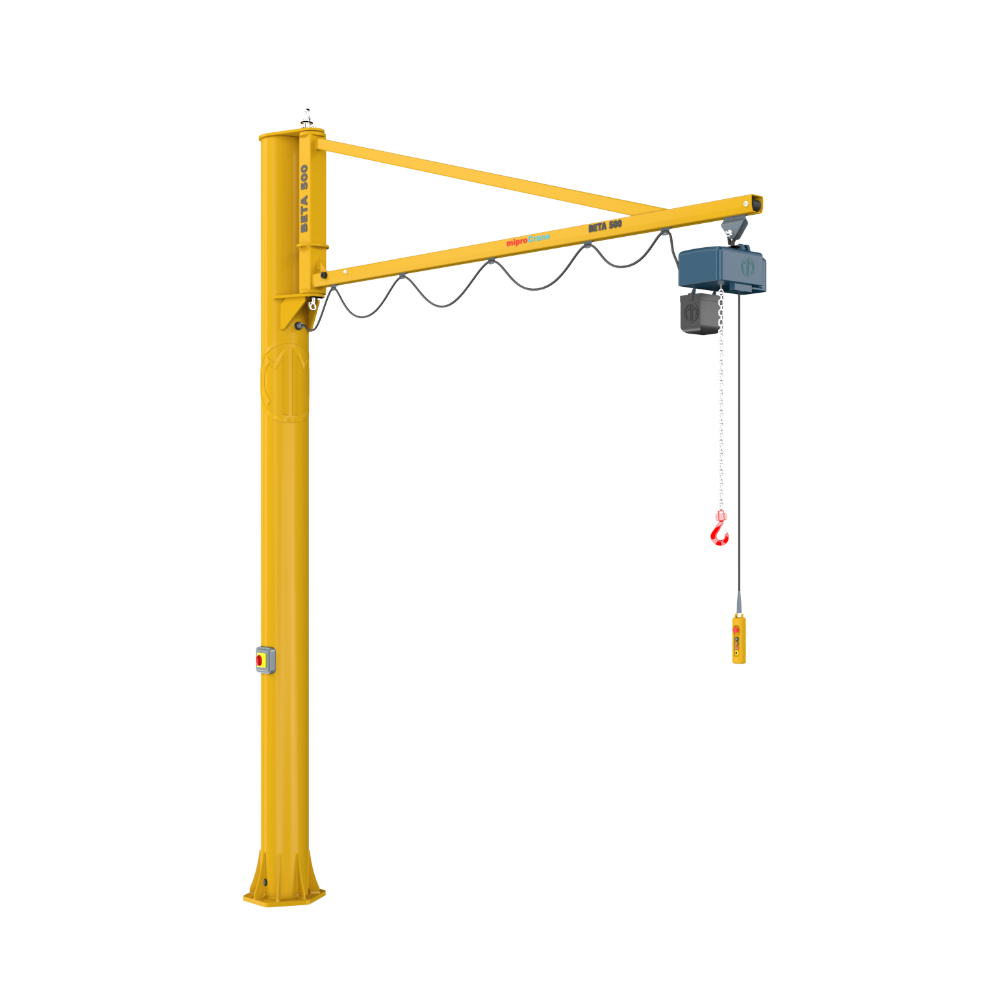

zuraw slupowy BETA 500.jpg



Wysięg
 [m]
1 2 3 4 5 6
Udźwig
DOR
[kg]
63 * * * * * *
80 * * * * * *
125 * * * * * *
250 * * * * * *
500 * * * * * *
1000 * * * *

Profil belki ramienia:

  • Ceownik nośny zimnogięty (systemowy)
  • Wózki poruszają się wewnątrz profila
  • Wózek jezdny oraz wózki kablowe kompatybilne z popularnymi systemami jednoszynowymi torowisk podwieszanych

Zalecane wyposażenie. Do wyboru:

  • wciągnik ESW z wózkiem ręcznym WS
  • wciągnik EVW z wózkiem ręcznym WS
  • wciągnik VX z wózkiem ręcznym WS
  • wciągnik SBE z wózkiem ręcznym WS
  • Balanser

ESW-WS
Udźwig: do 1000kg
EVW-WS
Udźwig: do 500kg
VX-WS
Udźwig: do 1000kg

SBE-WS
Udźwig: do 1000kg

Balanser

Udźwig: do 180kg

wciagnik lancuchowy EVW.jpg

wciagnik lancuchowy EVW.jpg

wciagnik lancuchowy elektryczny VX.jpg




Sterowanie pracą żurawia:

Sterowanie z kasety ST

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Dla wciągników z wózkiem elektrycznym oraz żurawi z elektrycznym napędem obrotu ramienia kasety 4, 6 lub 8 przyciskowe

Sterowanie z kasety SE

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Ergonomiczny kształt pozwala na bezpieczne sterownie przy pomocy jednej ręki

kaseta sterujaca 1.jpg

kaseta sterujaca 2.jpg

Sterowanie manipulatorowe SM

  • Tylko wciągniki VERLINDE
  • Przyciski sterujące oraz manipulator zintegrowane z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie z jednoczesnym precyzyjnym oburęcznym manewrowaniem hakiem oraz ładunkiem

Sterowanie cylindrowe SC

  • Tylko wciągniki KITO EDC
  • Cylinder sterujący zintegrowany z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie przy pomocy jednej ręki
    z jednoczesnym manewrowaniem hakiem ładunkowym
  • W obudowie uchwytu znajduje się wyłącznik główny i alarmowy, potencjometry określające górną i dolną granicę prędkości podnoszenia, przełącznik zakresu prędkości oraz diody sygnalizujące stan urządzenia

kaseta sterujaca 3.jpg

kaseta sterujaca 4.jpg


Obrót ramienia:

  • napęd ręczny
  • SP spowalniacz obrotu ramienia

AMK BETA 200 ż v08a from low res M200508.png


Ograniczenia pola roboczego:

  • SB blokada obrotu ramienia (opcja)
  • SO-B ogranicznik (odbojnik) regulowany obrotu ramienia, montowany na ramieniu (opcja)


Sposoby mocowania:

Podstawowe zalecane sposoby posadowienia żurawi słupowych serii BETA:

  • mocowanie kotwami na zbrojonym fundamencie
  • mocowanie do betonowej posadzki poprzez stalową płytę pośrednią na kotwach chemicznych.

mocowanie do posadzki.jpg

MP Mocowanie do betonowej posadzki poprzez
stalową płytę pośrednią na kotwach chemicznych

MF Zbrojony fundament z kotwami

Dodatkowe informacje

6035

Pliki do pobrania

Mipromet Katalog miproCrane

Pliki do pobrania (60.98M)

Zapytanie o ofertę BETA 500

Pliki do pobrania (195.56k)
