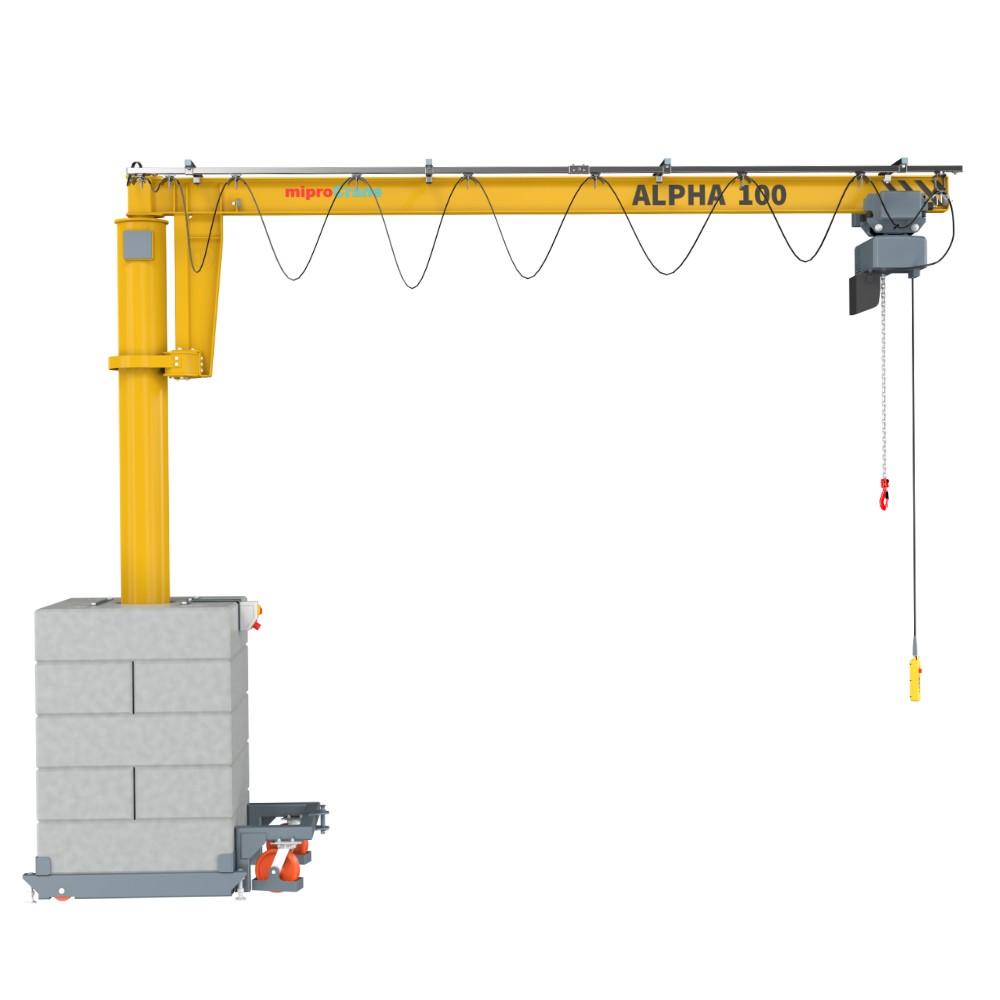

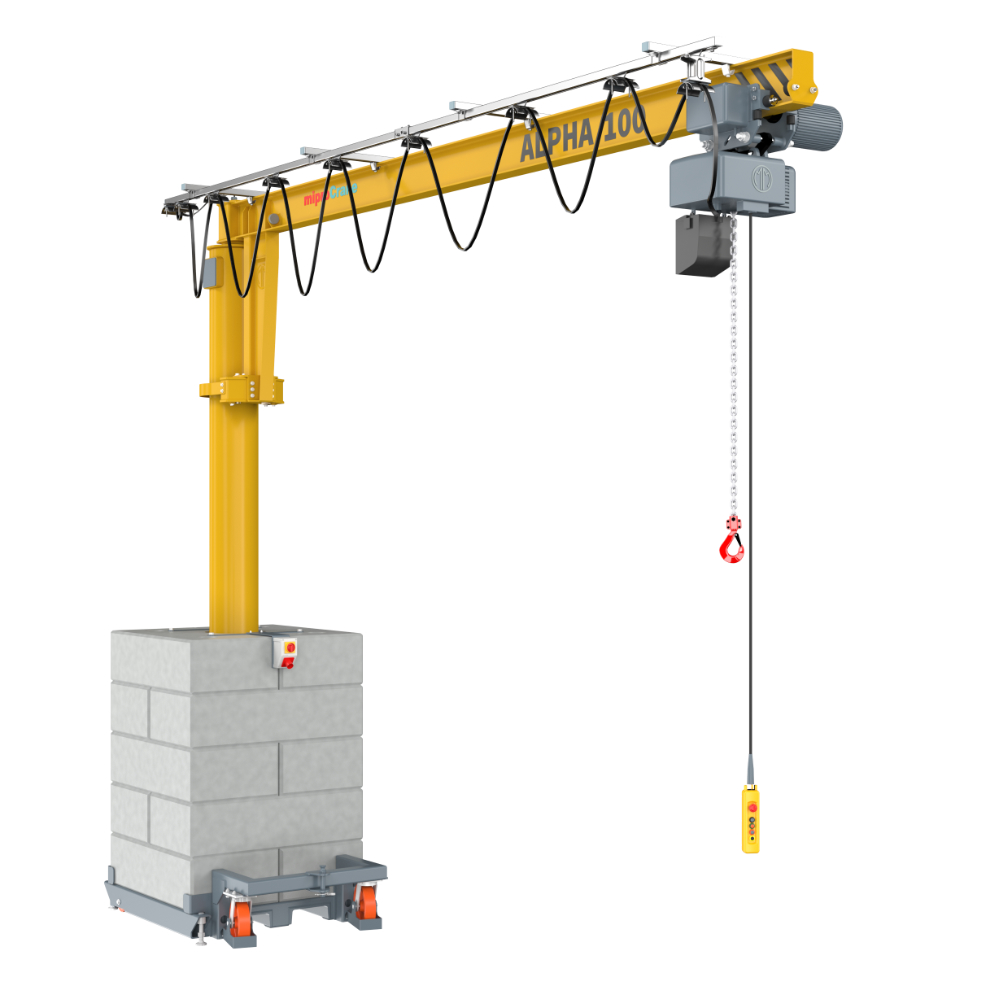

Żuraw przestawny ALPHA 100

Udźwig: od 63 do 1000 kg


Żuraw przestawny ALPHA 100

  • Zakres obrotu: 360°
  • Wciągnik łańcuchowy: elektryczny lub ręczny
  • Obrót: ręczny
  • Sterowanie z kasety podłączonej: do wciągnika lub niezależnie



Wysięg [m] 2,0 3,5 4,5 5,0 5,5 6,5 8,0
Udźwig [kg] 63 * * * * * * *
125 * * * * * *
160 * * * * *
250 * * * *
320 * * *
500 * *
1000 *

Wyposażenie opcjonalne:

  • Zestaw jezdny (koło skrętne z blokadą, dyszlem i hamulcem, rolki jezdne w kasetach)
  • Uchwyty kieszeniowe pod wózek widłowy
  • Uchwyty typu „lifting point” do przenoszenia dźwignicą


Zalecane wyposażenie. Do wyboru:

  • wciągnik ESW z wózkiem elektrycznym EWE
  • wciągnik ESW z wózkiem ręcznym EWP
  • wciągnik EVW z wózkiem ręcznym EWP
  • wciągnik VX z wózkiem elektrycznym WE
  • wciągnik VX z wózkiem ręcznym WP
  • wciągnik SBE z wózkiem ręcznym  POT
  • Balanser



ESW+EWE

Udźwig: do 1000 kg

ESW+EWP

Udźwig: do 1000 kg

EVW+EWP

Udźwig: do 500 kg

VX+WE

Udźwig: do 1000 kg



wciagnik lancuchowy z wozkiem elektrycznym VX WE.jpg

ZOBACZ

ZOBACZ

ZOBACZ

ZOBACZ


VX+WP

Udźwig: do 1000 kg


SBE POT

Udźwig: do 5000 kg


Balanser

Udźwig: do 180 kg

wciagnik lancuchowy elektryczny VX.jpg

SBE POT.jpg

ZOBACZ

Wyposażenie elektryczne

(dla żurawi z wciągnikiem elektrycznym):

  • EB1 gniazdo elektryczne trójfazowe z rozłącznikiem obrotowym
  • EB2 gniazdo elektryczne trójfazowe z głównym rozłącznikiem obrotowym oraz zabezpieczeniem nadprądowym, przekaźnikiem nadzorczym napięcia oraz przyciskiem aktywacyjnym, montowane na skrzynce elektrycznej z 8-modułową szyną DIN  do montażu urządzeń modułowych systemu TH35
  • SG dodatkowe gniazdo elektryczne przy wciągniku, umożliwiające zasilanie urządzeń podwieszanych np. chwytaków podciśnieniowych z pompą elektryczną (opcja)

Sterowanie pracą żurawia:

Sterowanie z kasety ST

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Dla wciągników z wózkiem elektrycznym oraz żurawi z elektrycznym napędem obrotu ramienia kasety 4, 6 lub 8 przyciskowe

Sterowanie z kasety SE

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Ergonomiczny kształt pozwala na bezpieczne sterownie przy pomocy jednej ręki

kaseta sterujaca 1.jpg

kaseta sterujaca 2.jpg

Sterowanie manipulatorowe SM

  • Tylko wciągniki VERLINDE
  • Przyciski sterujące oraz manipulator zintegrowane z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie z jednoczesnym precyzyjnym oburęcznym manewrowaniem hakiem oraz ładunkiem

Sterowanie cylindrowe SC

  • Tylko wciągniki KITO EDC
  • Cylinder sterujący zintegrowany z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie przy pomocy jednej ręki
    z jednoczesnym manewrowaniem hakiem ładunkowym
  • W obudowie uchwytu znajduje się wyłącznik główny i alarmowy, potencjometry określające górną i dolną granicę prędkości podnoszenia, przełącznik zakresu prędkości oraz diody sygnalizujące stan urządzenia

kaseta sterujaca 3.jpg

kaseta sterujaca 4.jpg

Sterowanie radiowe SR

  • System Tele-Radio Panther 2,4 Ghz 16 kanałowy
  • Brak połączenia kablowego kasety z wciągnikiem lub żurawiem - możliwość dystansowej obsługi
  • Kaseta 8 przyciskowa + transmiter montowany na żurawiu
  • W komplecie dołączona przewodowa kaseta sterująca na wypadek awarii radia lub pracy w warunkach zakłóceń EM

Podstawa balastowa:

  • Składa się ze stalowej płyty dolnej i górnej oraz betonowych modułów balastowych
  • Ilość modułów dobierana zależnie od nośności i wysięgu
  • Podstawa rozbieralna, ułatwiająca montaż, transport, ewentualną rozbudowę


Wymiary

[mm]

A

B

H

K

C

D

Podstawa jezdna

1 717

1 350

1 755

305

180

85


Mocowanie:

  • MB balastowe -żuraw nieprzytwierdzony do podłoża
  • Jezdny (bez obciążenia) po wyposażeniu w zestaw kołowy
  • Podparcie - regulowane stopy wahliwe
  • Wymaga twardego stabilnego podłoża

Napęd obrotu ramienia:

NB napęd ręczny

  • Obrót ramienia powodowany przez ręczne przemieszczenie ładunku lub łańcucha ładunkowego


NB-naped-reczny.jpg   NB-naped-reczny1.jpg


Ograniczenie pola roboczego:

SO-A ogranicznik (odbojnik) stały obrotu ramienia, przykręcany do kolumny podczas montażu żurawia

  • Ogranicza ruch ramion żurawia w strefach niebezpiecznych dla pracy żurawia, osób lub urządzeń i instalacji znajdujących się w pobliżu
  • Ograniczniki są instalowane po analizie zagrożeń i warunków pracy „na stałe” w sposób uniemożliwiający szybki lub przypadkowy demontaż
  • Dodatkowe ograniczniki (odbojniki) stałe montowane są na krańcach roboczej części ramienia, ograniczając ruch wózka jezdnego wzdłuż ramienia



SO ogranicznik regulowany (opcja)


Spowalniacz obrotu:

SP Spowalniacz obrotu ramienia (opcja)

  • Może być stosowany tylko w przypadku braku elektrycznego napędu obrotu ramienia
  • Zapobiega nagłemu lub niekontrolowanemu obrotowi ramienia
  • Umożliwia precyzyjne pozycjonowanie ładunku
  • Standardowo instalowany na wszystkich przegubach żurawia
  • Zasada działania: tarciowy z regulowaną siłą docisku




Blokada obrotu ramienia:

SB Blokada obrotu ramienia (opcja)

  • Umożliwia bezpieczne zablokowanie ramienia w wybranym położeniu
  • Blokada za pomocą sworznia z uchem oraz tarczy z otworami przy dolnym jarzmie osi obrotu ramienia
  • Blokada może być jednopunktowa lub wielopunktowa
  • Domyślnie ramię blokowane jest jednopunktowo w położeniu „na wprost”


Dodatkowe informacje

6000

Pliki do pobrania

Mipromet Katalog miproCrane

Pliki do pobrania (60.98M)

Zapytanie o ofertę ALPHA 100

Pliki do pobrania (262.32k)
