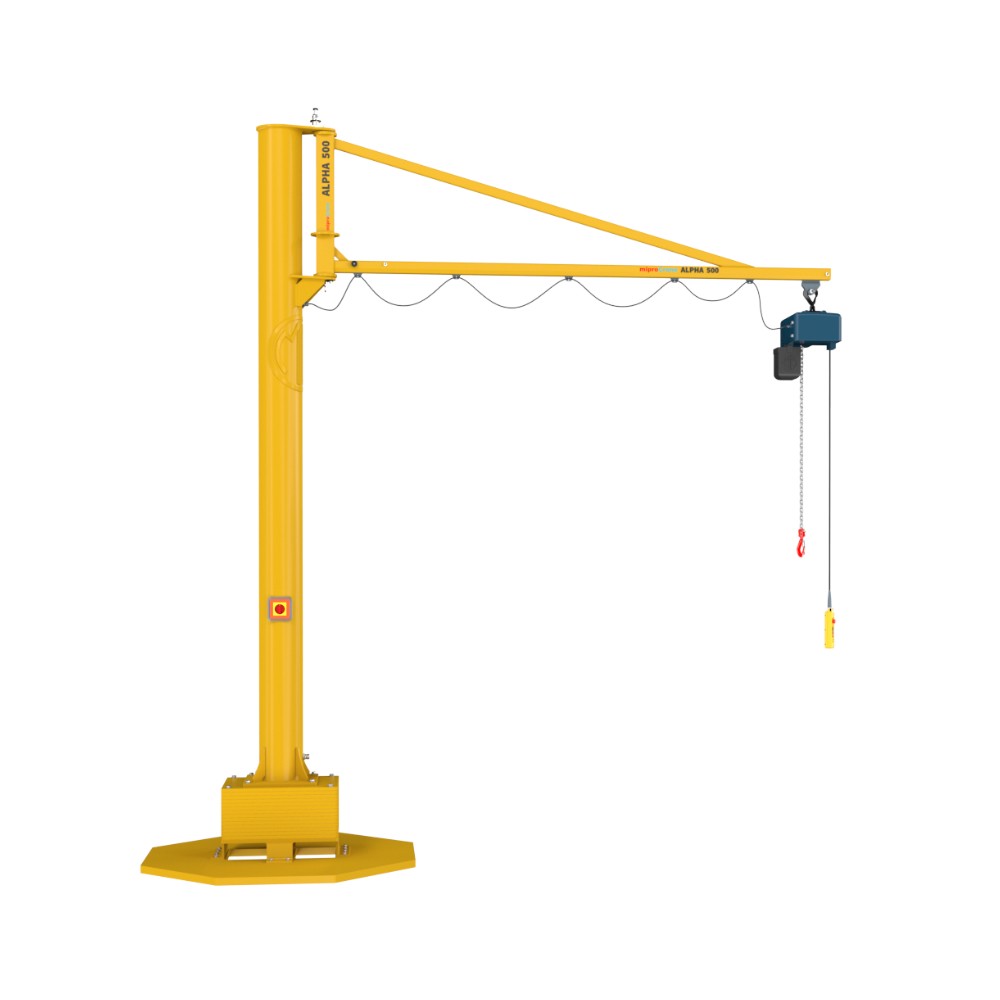

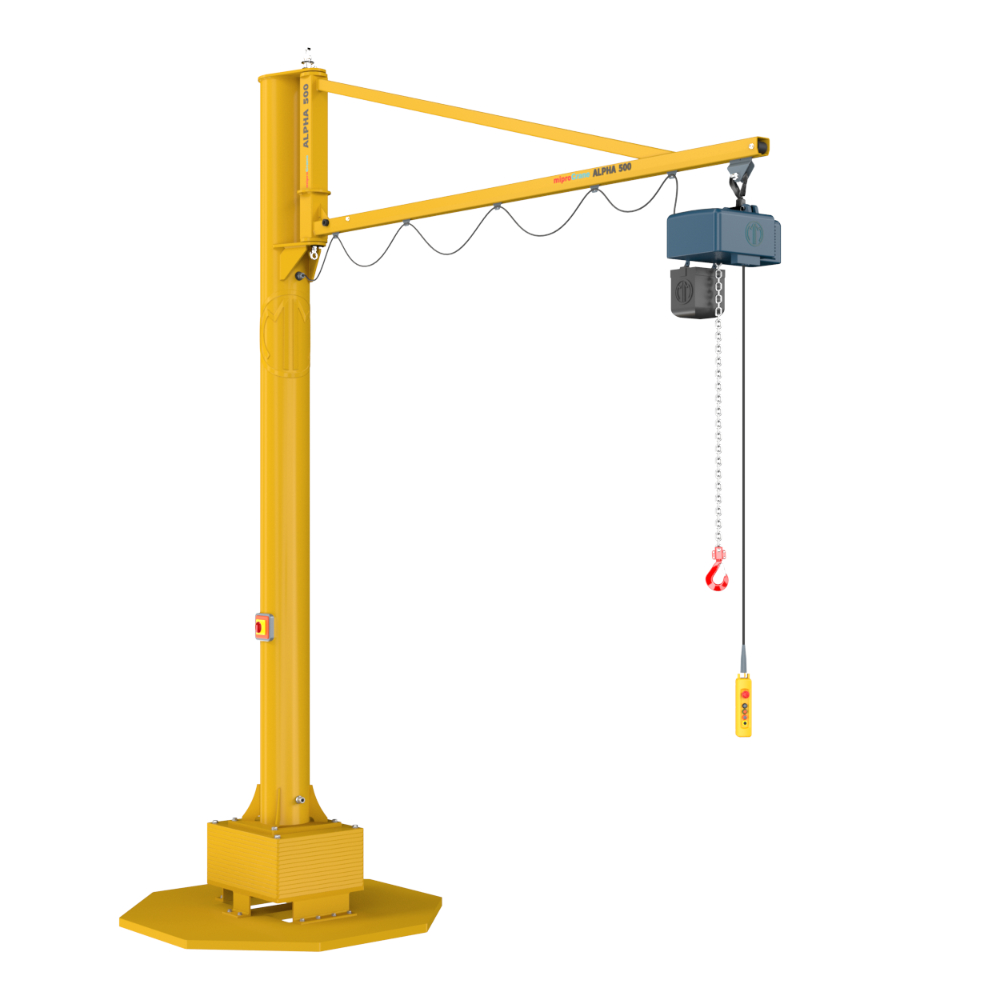

Żuraw przestawny ALPHA 500

Żuraw przestawny ALPHA 500

Udźwig: od 63 do 125 kg
Wysięg: od 3 do 5 m


Żuraw przestawny ALPHA 500

  • Zakres obrotu: 270°
  • Wciągnik łańcuchowy: elektryczny lub ręczny
  • Wózek: ręczny
  • Obrót: ręczny
  • Mocowanie: Nieprzytwierdzony do podłoża, Przystosowany do przenoszenia wózkiem widłowym
  • Sterowanie z kasety podłączonej: do wciągnika lub niezależnie
  • Wózek jezdny oraz wózki kablowe kompatybilne z popularnymi systemami jednoszynowych torowisk podwieszanych
  • Profil belki ramienia: Wózek porusza się wewnątrz profila.





Wysięg [m]:  3,0 4,0  5,0
 Udźwig [kg]: 63   *  *  *
80  *  *
125   *

Profil belki ramienia:

  • Ceownik nośny zimnogięty (systemowy)
  • Wózki poruszają się wewnątrz profila
  • Wózek jezdny oraz wózki kablowe kompatybilne z popularnymi systemami jednoszynowymi torowisk podwieszanych

Zalecane wyposażenie. Do wyboru:

  • wciągnik ESW z wózkiem ręcznym WS
  • wciągnik EVW z wózkiem ręcznym WS
  • wciągnik VX z wózkiem ręcznym WS
  • wciągnik SBE z wózkiem ręcznym WS
  • Balanser

ESW-WS
Udźwig: do 125kg
EVW-WS
Udźwig: do 250kg
VX-WS
Udźwig: do 125kg

SBE-WS
Udźwig: do 250kg

Balanser

Udźwig: do 180kg

wciagnik lancuchowy EVW.jpg

wciagnik lancuchowy EVW.jpg

wciagnik lancuchowy elektryczny VX.jpg




Sterowanie pracą żurawia:

Sterowanie z kasety ST

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Dla wciągników z wózkiem elektrycznym oraz żurawi z elektrycznym napędem obrotu ramienia kasety 4, 6 lub 8 przyciskowe

Sterowanie z kasety SE

  • Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej
  • Ergonomiczny kształt pozwala na bezpieczne sterownie przy pomocy jednej ręki

kaseta sterujaca 1.jpg

kaseta sterujaca 2.jpg

Sterowanie manipulatorowe SM

  • Tylko wciągniki VERLINDE
  • Przyciski sterujące oraz manipulator zintegrowane z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie z jednoczesnym precyzyjnym oburęcznym manewrowaniem hakiem oraz ładunkiem

Sterowanie cylindrowe SC

  • Tylko wciągniki KITO EDC
  • Cylinder sterujący zintegrowany z hakiem ładunkowym
  • Pozwala na bezpieczne sterowanie przy pomocy jednej ręki
    z jednoczesnym manewrowaniem hakiem ładunkowym
  • W obudowie uchwytu znajduje się wyłącznik główny i alarmowy, potencjometry określające górną i dolną granicę prędkości podnoszenia, przełącznik zakresu prędkości oraz diody sygnalizujące stan urządzenia

kaseta sterujaca 3.jpg

kaseta sterujaca 4.jpg


Mocowanie:

  • MB balastowe -żuraw nieprzytwierdzony do podłoża
  • Przystosowany do przenoszenia wózkiem widłowym lub paletowym


Napęd obrotu ramienia:

NB napęd ręczny

  • Obrót ramienia powodowany przez ręczne przemieszczenie ładunku lub łańcucha ładunkowego


NB-naped-reczny.jpg   NB-naped-reczny1.jpg


Ograniczenie pola roboczego:

SO-B Ogranicznik (odbojnik) regulowany obrotu ramienia, montowany na ramieniu

  • Ogranicza ruch ramion żurawia w strefach niebezpiecznych dla pracy żurawia, osób lub urządzeń i instalacji znajdujących się w pobliżu lub ułatwia pracę poprzez ograniczenie zbędnych ruchów ramienia
  • Położenie ograniczników regulowane jest za pomocą śrub i otworów montażowych


Spowalniacz obrotu:

SP Spowalniacz obrotu ramienia (opcja)

  • Może być stosowany tylko w przypadku braku elektrycznego napędu obrotu ramienia
  • Zapobiega nagłemu lub niekontrolowanemu obrotowi ramienia
  • Umożliwia precyzyjne pozycjonowanie ładunku
  • Standardowo instalowany na wszystkich przegubach żurawia
  • Zasada działania: tarciowy z regulowaną siłą docisku




Blokada obrotu ramienia:

SB Blokada obrotu ramienia (opcja)

  • Umożliwia bezpieczne zablokowanie ramienia w wybranym położeniu
  • Blokada za pomocą sworznia z uchem oraz tarczy z otworami przy dolnym jarzmie osi obrotu ramienia
  • Blokada może być jednopunktowa lub wielopunktowa
  • Domyślnie ramię blokowane jest jednopunktowo w położeniu „na wprost”


Dodatkowe informacje

6010
