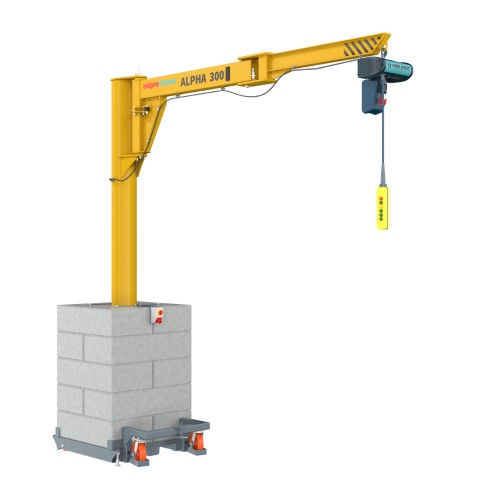

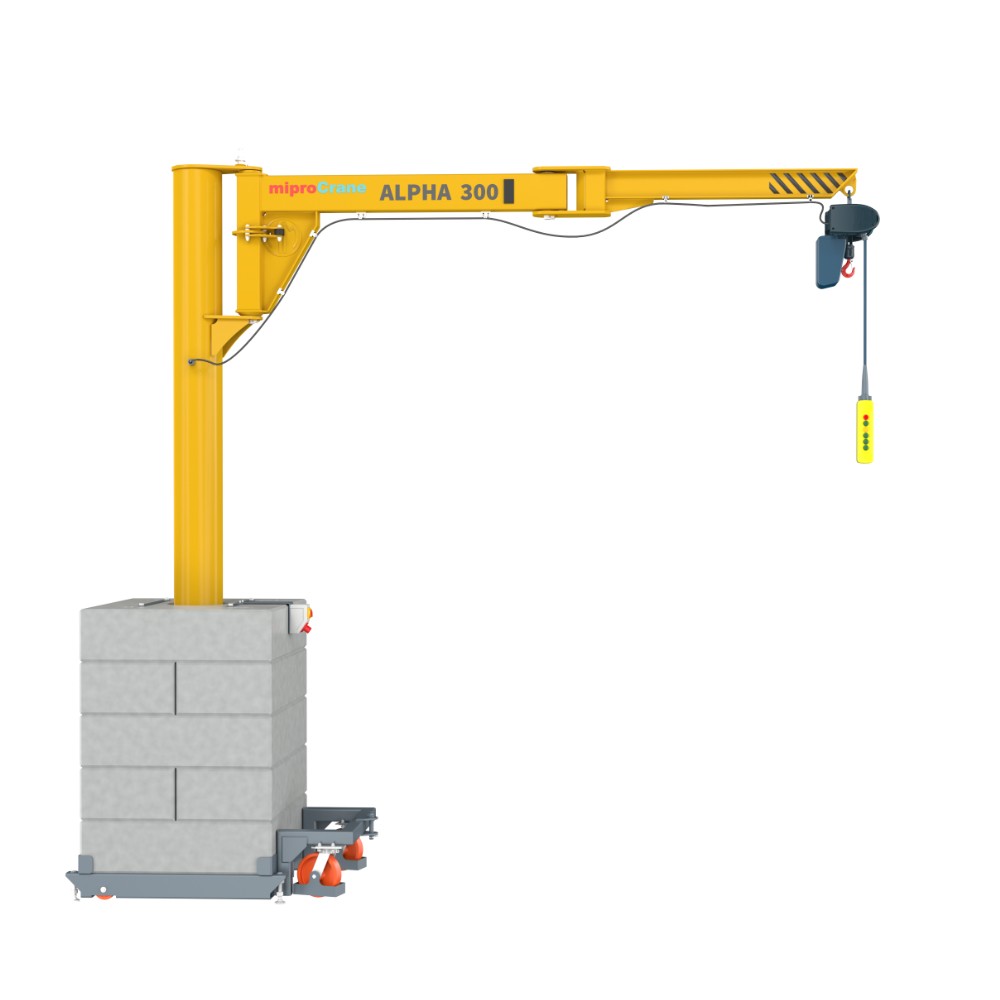

Żuraw przestawny ALPHA 300

Zakres obrotu: 270° i 300°
Wciągnik łańcuchowy: elektryczny lub ręczny
Wózek: elektryczny lub ręczny
Obrót: elektryczny lub ręczny
Sterowanie z kasety podłączonej: do wciągnika lub niezależnie

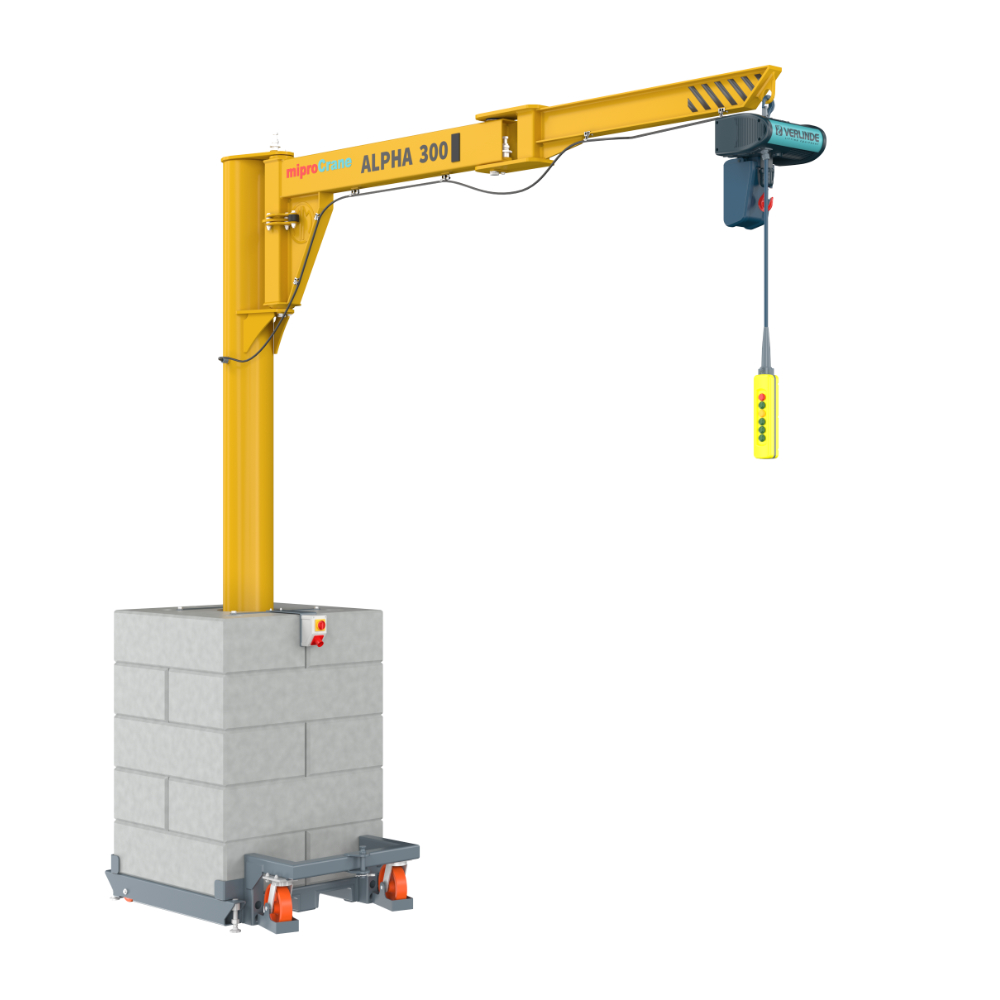

Żuraw przestawny Alpha 300

Wysięg [m]		3,0	4,0	4,5	5,0	6,0	7,5
Udźwig [kg]	63	*	*	*	*	*	*
	125	*	*	*	*	*
	160	*	*	*	*
	250	*	*	*
	320	*	*
	500	*

Zalecane wyposażenie. Do wyboru:

wciągnik ESW
wciągnik VX
wciągnik SBE
Balanser

ESW

Udźwig: do 500 kg

SBE

Udźwig: do 500 kg

Balanser

Udźwig: do 180 kg

ZOBACZ

Sterowanie pracą żurawia:

Sterowanie z kasety ST Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej Dla wciągników z wózkiem elektrycznym oraz żurawi z elektrycznym napędem obrotu ramienia kasety 4, 6 lub 8 przyciskowe	Sterowanie z kasety SE Kaseta podwieszana pod wciągnikiem lub na osobnej linii kablowej Ergonomiczny kształt pozwala na bezpieczne sterownie przy pomocy jednej ręki

Sterowanie manipulatorowe SM Tylko wciągniki VERLINDE Przyciski sterujące oraz manipulator zintegrowane z hakiem ładunkowym Pozwala na bezpieczne sterowanie z jednoczesnym precyzyjnym oburęcznym manewrowaniem hakiem oraz ładunkiem	Sterowanie cylindrowe SC Tylko wciągniki KITO EDC Cylinder sterujący zintegrowany z hakiem ładunkowym Pozwala na bezpieczne sterowanie przy pomocy jednej ręki z jednoczesnym manewrowaniem hakiem ładunkowym W obudowie uchwytu znajduje się wyłącznik główny i alarmowy, potencjometry określające górną i dolną granicę prędkości podnoszenia, przełącznik zakresu prędkości oraz diody sygnalizujące stan urządzenia

Wyposażenie opcjonalne:

Zestaw jezdny (koło skrętne z blokadą, dyszlem i hamulcem, rolki jezdne w kasetach)
Uchwyty kieszeniowe pod wózek widłowy
Uchwyty typu "lifting point" do przenoszenia dźwignicą

Podstawa balastowa:

Składa się ze stalowej płyty dolnej i górnej oraz betonowych modułów balastowych
Ilość modułów dobierana zależnie od nośności i wysięgu
Podstawa rozbieralna, ułatwiająca montaż, transport, ewentualną rozbudowę

	Wymiary [mm]
	A	B	H	K	C	D
Podstawa jezdna	1 717	1 350	1 755	305	180	85

Mocowanie:

MB balastowe -żuraw nieprzytwierdzony do podłoża
Jezdny (bez obciążenia) po wyposażeniu w zestaw kołowy
Podparcie - regulowane stopy wahliwe
Wymaga twardego stabilnego podłoża

Napęd obrotu ramienia:

NB napęd ręczny

Obrót ramienia powodowany przez ręczne przemieszczenie ładunku lub łańcucha ładunkowego

Ograniczenie pola roboczego:

SO-B Ogranicznik (odbojnik) regulowany obrotu ramienia, montowany na ramieniu

Ogranicza ruch ramion żurawia w strefach niebezpiecznych dla pracy żurawia, osób lub urządzeń i instalacji znajdujących się w pobliżu lub ułatwia pracę poprzez ograniczenie zbędnych ruchów ramienia
Położenie ograniczników regulowane jest za pomocą śrub i otworów montażowych

Spowalniacz obrotu:

SP Spowalniacz obrotu ramienia (opcja)

Może być stosowany tylko w przypadku braku elektrycznego napędu obrotu ramienia
Zapobiega nagłemu lub niekontrolowanemu obrotowi ramienia
Umożliwia precyzyjne pozycjonowanie ładunku
Standardowo instalowany na wszystkich przegubach żurawia
Zasada działania: tarciowy z regulowaną siłą docisku

Blokada obrotu ramienia:

SB Blokada obrotu ramienia (opcja)

Umożliwia bezpieczne zablokowanie ramienia w wybranym położeniu
Blokada za pomocą sworznia z uchem oraz tarczy z otworami przy dolnym jarzmie osi obrotu ramienia
Blokada może być jednopunktowa lub wielopunktowa
Domyślnie ramię blokowane jest jednopunktowo w położeniu „na wprost”
