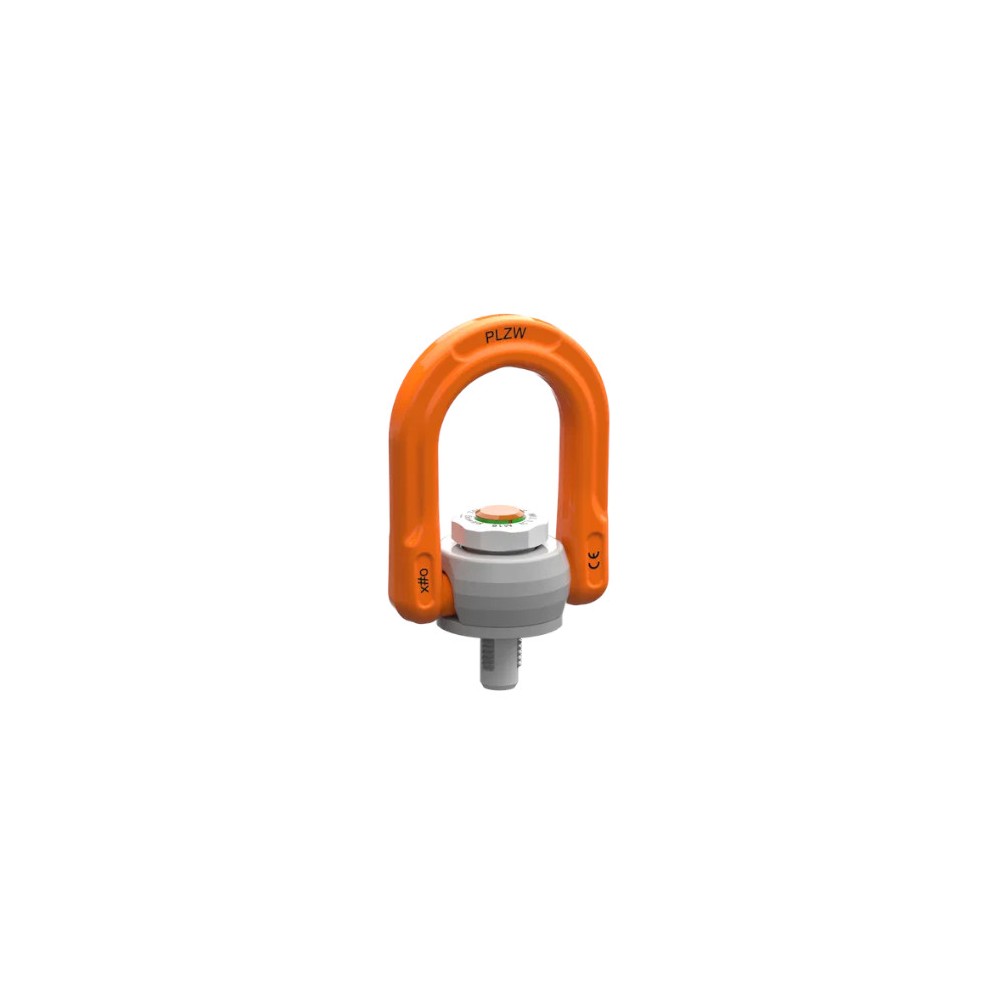

Punkt mocujący PEW PLZW-R Rapid

Punkt mocujący PEW PLZW-R Rapid

Dopuszczalne obciążenie robocze: od 0,4 do 1,1 t

Punkt mocujący PEW PLZW-R Rapid

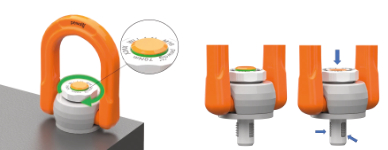

  • Oszczędność czasu dzięki funkcji „click and go”
  • Montaż/demontaż bez użycia narzędzi
  • Śruba wykonana z materiału odpornego na rdzę (stal nierdzewna)
  • Tuleja chroni powierzchnię styku ładunku
  • Pięciokrotne zabezpieczenie przed złamaniem
  • Temperatura robocza od -20°C do 200°C bez ograniczeń
  • Obrót o 360° (regulowany w kierunku obciążenia)
  • Pierścień można złożyć o 180°
  • Korpus zabezpieczony antykorozyjnie, lakier – pomarańczowy

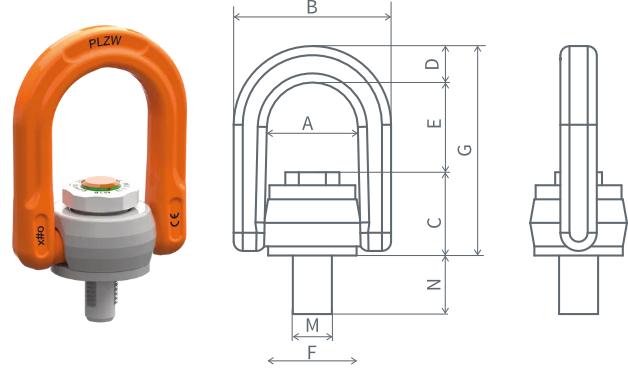

Kod produktu

Gwint
[mm]

DOR
[t]

A
[mm]

B
[mm]

C
[mm]

D
[mm]

E
[mm]

F
[mm]

G
[mm]

N
[mm]


[mm]

Masa
[kg/szt]
PEW PLZW-R 0,4 t M10 400 40 64 30 14 33 30 77 20 19 0,30
PEW PLZW-R 0,5 t M12 500 40 64 30 14 33 30 77 23 19 0,30
PEW PLZW-R 1,1 t M16 1 100 50 83 41 19 53 45 112 24 32 0,90



Metoda podnoszenia Metoda-podnoszenia-G-1-PLZW-R.png Metoda-podnoszenia-G-2-PLZW-R.png Metoda-podnoszenia-G-3-PLZW-R.png Metoda podnoszenia 3.png Metoda-podnoszenia-G-4-PLZW-R.png Metoda-podnoszenia-G-5-PLZW-R.png Metoda podnoszenia 5.png Metoda-podnoszenia-G-6-PLZW-R.png Metoda-podnoszenia-G-7-PLZW-R.png
Ilość cięgien 1 1 2 2 2 2 3+4 3+4 2 3+4
Kąt nachylenia 0˚ 90˚ 0˚ 90˚ 0-45˚ 45-60˚ 0-45˚ 45-60˚ asymetria asymetria
Kod Gwint
[mm]		 Moment
dokręcania
[Nm]		 DOR [t]
PEW PLZW-R 0,4 t M10 20 0,40 0,40 0,80 0,80 0,56 0,40 0,84 0,60 0,40 0,40
PEW PLZW-R 0,5 t M12 50 0,50 0,50 1,00 1,00 0,70 0,50 1,06 0,75 0,50 0,50
PEW PLZW-R 1,1 t M16 70 1,10 1,10 2,20 2,20 1,55 1,10 2,33 1,65 1,10 1,10

DOR - dopuszczalne obciążenie robocze

Dodatkowe informacje

110

Pliki do pobrania

Katalog Punkty mocujące

Pliki do pobrania (9.51M)
