Zestaw zbiorczy widełkowy VMXKW 4

Wykonany wg PN-EN 1677-4 o podwyższonej wytrzymałości.
Spełnia wymagania dyrektywy maszynowej 2006/42/WE.
Współczynnik bezpieczeństwa 4:1.
Obciążenie próbne 2,5 x DOR.
Testowany na wytrzymałość 20.000 cykli przy 1,5 x DOR.
Zabezpieczony antykorozyjnie, lakier - pomarańczowy.
Zestaw składa się z pierścienia MW i wspawanych dwóch haków skracających XKW do tworzenia zawiesi łańcuchowych 4-cięgnowych w zmontowanym systemie.
W jednym elemencie zawarte są funkcje skracacza i łącznika mechanicznego.
Wyprodukowany w Unii Europejskiej.
Cechowanie: znak producenta, H16/cecha certyfikatu DGUV, znak CE, rozmiar, klasa, numer partii.

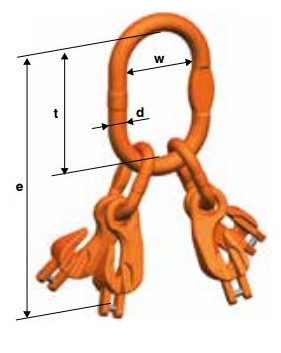

Kod produktu	DOR przy kącie 0÷45⁰ [kg]	DOR przy kącie 45÷60⁰ [kg]	Dla łańcucha o średnicy:	Stosowane dla haka pojedynczego wg DIN 15401 nr	Stosowane dla haka podwójnego wg DIN 15402 nr	e [mm]	d [mm]	t [mm]	w [mm]	Masa [kg/szt.]
PEW VMXKW 4-5/6	3 000	2 120	6	6	8	298	19	160	95	2,63
PEW VMXKW 4-7	4 000	2 800	7	10	12	362	23	170	105	4,84
PEW VMXKW 4-8	5 300	3 750	8	10	12	362	23	170	105	4,93
PEW VMXKW 4-10	8 000	6 000	10	10	12	436	27	190	110	9,01
PEW VMXKW 4-13	14 000	10 000	13	12	16	548	33	230	130	17,9
PEW VMXKW 4-16	21 200	15 000	16	20	25	650	38	275	150	30,52

Przykład: Zestaw zbiorczy VMXKW 4-10 może być stosowany do zawiesi łańcuchowych 4-cięgnowych z łańcuchem 10 mm.
DOR - Dopuszczalne obciążenie robocze

Indeks 76

Wykonany wg PN-EN 1677-4 o podwyższonej wytrzymałości.
Spełnia wymagania dyrektywy maszynowej 2006/42/WE.
Współczynnik bezpieczeństwa 4:1.
Obciążenie próbne 2,5 x DOR.
Testowany na wytrzymałość 20.000 cykli przy 1,5 x DOR.
Zabezpieczony antykorozyjnie, lakier - pomarańczowy.
Zestaw składa się z pierścienia MW i wspawanych dwóch haków skracających XKW do tworzenia zawiesi łańcuchowych 4-cięgnowych w zmontowanym systemie.
W jednym elemencie zawarte są funkcje skracacza i łącznika mechanicznego.
Wyprodukowany w Unii Europejskiej.
Cechowanie: znak producenta, H16/cecha certyfikatu DGUV, znak CE, rozmiar, klasa, numer partii.

Kod produktu	DOR przy kącie 0÷45⁰ [kg]	DOR przy kącie 45÷60⁰ [kg]	Dla łańcucha o średnicy:	Stosowane dla haka pojedynczego wg DIN 15401 nr	Stosowane dla haka podwójnego wg DIN 15402 nr	e [mm]	d [mm]	t [mm]	w [mm]	Masa [kg/szt.]
PEW VMXKW 4-5/6	3 000	2 120	6	6	8	298	19	160	95	2,63
PEW VMXKW 4-7	4 000	2 800	7	10	12	362	23	170	105	4,84
PEW VMXKW 4-8	5 300	3 750	8	10	12	362	23	170	105	4,93
PEW VMXKW 4-10	8 000	6 000	10	10	12	436	27	190	110	9,01
PEW VMXKW 4-13	14 000	10 000	13	12	16	548	33	230	130	17,9
PEW VMXKW 4-16	21 200	15 000	16	20	25	650	38	275	150	30,52
