Hak z uchem wg DIN 689
Udźwig: od 0,25 do 1,6 t
Udźwig: od 2 do 8 t
Ogniwo łączące klasy 8 CP
- Wykonane w klasie 8 wg normy PN-EN 1677-1
- Współczynnik bezpieczeństwa: 4:1
- Przeznaczone do połączeń takich elementów jak:
ogniwo główne – zawiesie wężowe
zawiesie wężowe – ogniwo
zawiesie wężowe – hak z uchem
- Obciążenie próbne 2,5 x DOR
- Obciążenie niszczące 4 x DOR
- Zabezpieczone antykorozyjnie, poprzez lakierowanie proszkowe na czerwono
- Cechowanie: typ, klasa, numer partii, znak producenta, znak CE

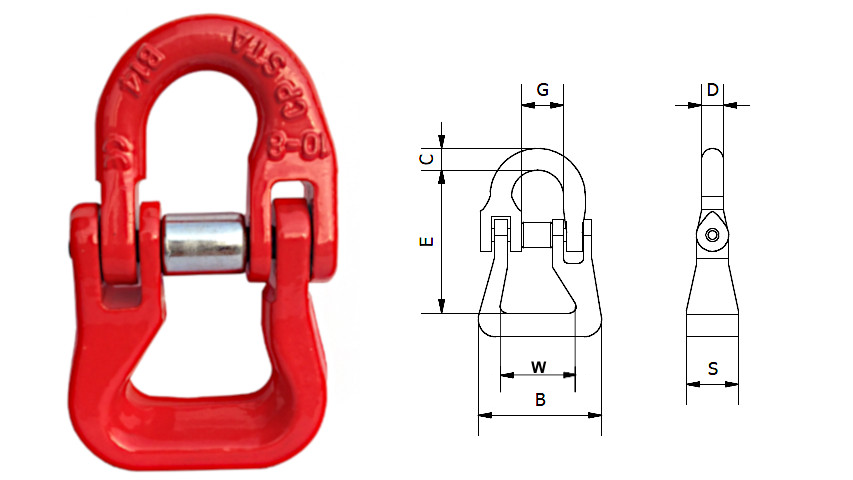

| Kod produktu | DOR [t] |
E [mm] |
B [mm] |
W [mm] |
G [mm] |
C [mm] |
S [mm] |
D [mm] |
Masa [kg] |
| CP 08-8 | 2 | 62 | 61,5 | 40 | 18,7 | 10 | 23,7 | 10,5 | 0,29 |
| CP 10-8 | 3,15 | 80 | 66,5 | 39 | 24 | 12,5 | 30,2 | 11,7 | 0,5 |
| CP 13-8 | 5,3 | 92,5 | 87,3 | 54 | 30,3 | 16,8 | 36 | 16 | 1,07 |
| CP 16-8 | 8 | 118,5 | 106,8 | 65,5 | 36,8 | 20,5 | 44,1 | 19,8 | 1,93 |
MBL - Minimalna siła zrywająca
DOR - dopuszczalne obciążenie robocze
Dodatkowe informacje
6905
Ogniwo łączące klasy 8 CP
- Wykonane w klasie 8 wg normy PN-EN 1677-1
- Współczynnik bezpieczeństwa: 4:1
- Przeznaczone do połączeń takich elementów jak:
ogniwo główne – zawiesie wężowe
zawiesie wężowe – ogniwo
zawiesie wężowe – hak z uchem
- Obciążenie próbne 2,5 x DOR
- Obciążenie niszczące 4 x DOR
- Zabezpieczone antykorozyjnie, poprzez lakierowanie proszkowe na czerwono
- Cechowanie: typ, klasa, numer partii, znak producenta, znak CE
| Kod produktu | DOR [t] |
E [mm] |
B [mm] |
W [mm] |
G [mm] |
C [mm] |
S [mm] |
D [mm] |
Masa [kg] |
| CP 08-8 | 2 | 62 | 61,5 | 40 | 18,7 | 10 | 23,7 | 10,5 | 0,29 |
| CP 10-8 | 3,15 | 80 | 66,5 | 39 | 24 | 12,5 | 30,2 | 11,7 | 0,5 |
| CP 13-8 | 5,3 | 92,5 | 87,3 | 54 | 30,3 | 16,8 | 36 | 16 | 1,07 |
| CP 16-8 | 8 | 118,5 | 106,8 | 65,5 | 36,8 | 20,5 | 44,1 | 19,8 | 1,93 |
MBL - Minimalna siła zrywająca
DOR - dopuszczalne obciążenie robocze
Dodatkowe informacje
6905
