Uchwyt do kręgów drutu CH-A

Do bezpiecznego podnoszenia lub przenoszenia w pozycji poziomej ustabilizowanych kręgów drutu o średnicy zewnętrznej odpowiadającej zakresowi chwytania
Uchwyt samocentrujący - cztery ramiona pochwytowe działające ściskająco w kierunku osiowym na zewnętrznej średnicy kręgu umożliwiają ciasne upakowanie kręgów drutu w przestrzeni magazynowej, szczęki chwytne wykonane z twardego materiału
Chwytak wyposażony w zamek automatyczny z mechanizmem zatrzaskowym, powodujący naprzemienne zamykanie i otwieranie szczęk dociskowych podczas kolejnych cykli podnoszenia/opuszczania umożliwiający, samodzielną obsługę chwytaka przez operatora dźwignicy
Chwytak wyposażony w mechanizm blokady w pozycji otwartej, umożliwiający bezpieczne składowanie
Uchwyt samozaciskowy (siła chwytająca jest proporcjonalna do ciężaru przenoszonego ładunku) - minimalna waga ładunku nie może być mniejsza niż 10% DOR
Uchwyt przystosowany do współpracy z wózkiem widłowym

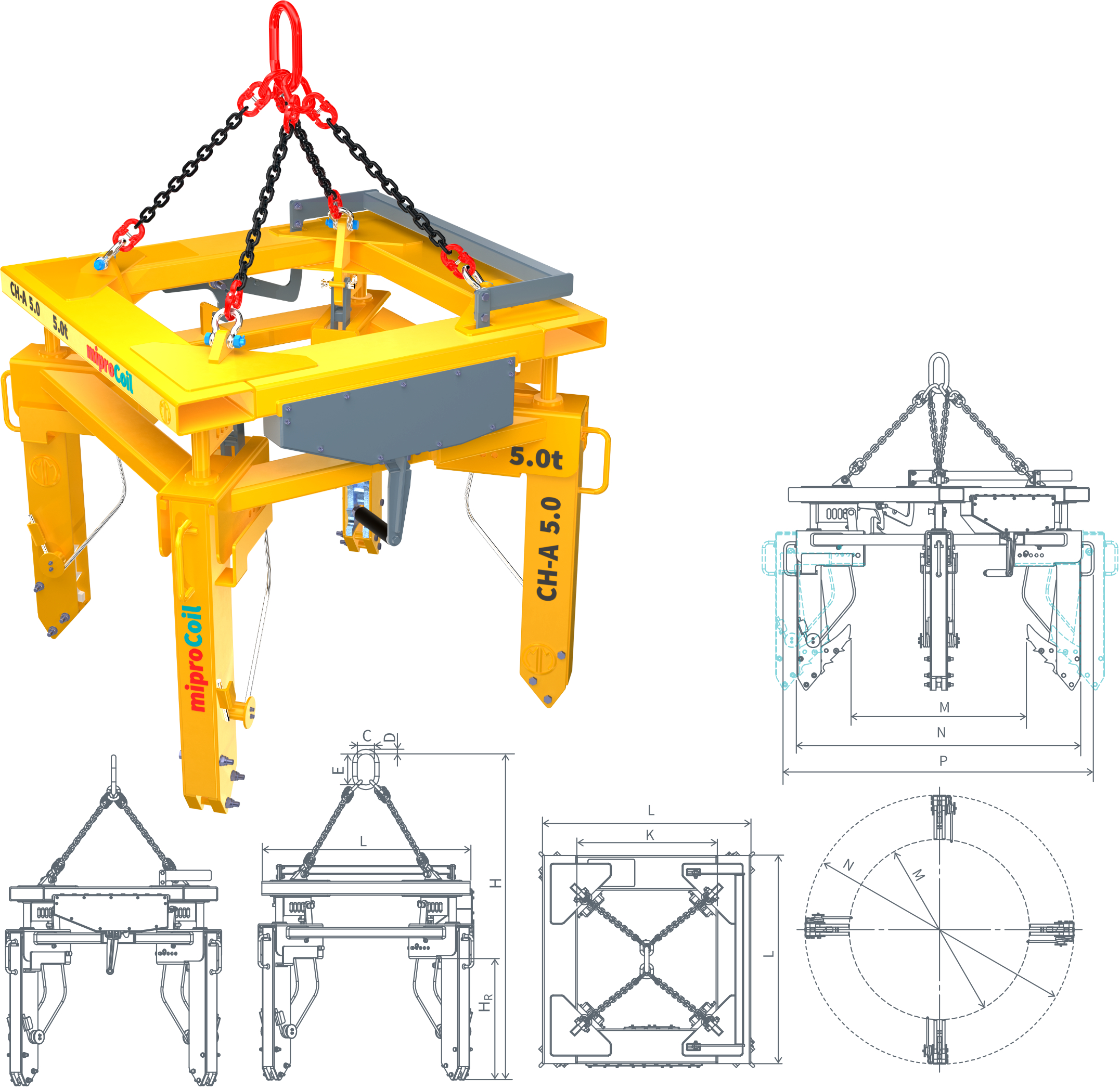

Kod	DOR	M zakres chwytania	N	P	H_R	H	C	D	E	L	K	Masa
	[kg]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	CH-A 3,5	3 500	850 - 1 350 zakres I: 850 - 1 100 zakres II: 912 - 1 162 zakres III: 975 - 1 225 zakres IV: 1 037 - 1 287 zakres V: 1 100 - 1 350	1 450 - 1 700 zakres I: 1 452 zakres II: 1 514 zakres III: 1 577 zakres IV: 1 639 zakres V: 1 700	1 602 - 1 852 zakres I: 1 602 zakres II: 1 666 zakres III: 1 729 zakres IV: 1 791 zakres V: 1 852	700	1 948	100	26	180	1 010	650	520
CH-A 5,0	5 000	1 000 - 1 500 zakres I: 1 000 - 1 250 zakres II: 1 062 - 1 312 zakres III: 1 125 - 1375 zakres IV: 1 187 - 1437 zakres V: 1 250 - 1 500	1 602 - 1 852 zakres I: 1 602 zakres II: 1 665 zakres III: 1 727 zakres IV: 1 789 zakres V: 1 852	1 754 - 2 004 zakres I: 1 754 zakres II: 1 817 zakres III: 1 879 zakres IV: 1 941 zakres V: 2 004	700	1 881	100	26	180	1 200	800	570
