Indeks: 1029
WLL: od 250 do 4 000 kg
Trawersa aluminiowa miproBeam TRAL A-M
- Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
- Wykonany wg zharmonizowanej normy: PN-EN 13155
- Cechowany : znak wytwórcy; znak ; udźwig; nr fabryczny; rok produkcji
Zalety trawersy TRAL-AM:
- wykonana z aluminium
- lekka konstrukcja
- niska masa
- posiada małą wysokość użytkową HR
- posiada regulację ze skokiem 300 mm (2xR)
- standardowo wyposażony w dwa haki obrotowe na łożyskach
Istnieje możliwość:
- wykonania punktów podczepienia trawersy na zawiesie 2-cięgnowe
- wykonania dodatkowego punktu pod centralnym uchem
- doposażenia o większą liczbę haków
- zamiany haków na szakle zamontowane na specjalnym łączniku
WLL [t] |
Wymiary [mm] |
Długość robocza L [m] |
|||||||||||||
0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | ||||
0,25 | Kod TRAL A-M | 0.25-0.5 | 0.25-1.0 | 0.25-1.5 | 0.25-2.0 | 0.25-2.5 | 0.25-3.0 | 0.25-3.5 | 0.25-4.0 | 0.25-4.5 | 0.25-5.0 | 0.25-5.5 | 0.25-6.0 | ||
A=50 B=150 | HR [mm] | 356 | 356 | 356 | 356 | 356 | 356 | 391 | 391 | 391 | 448 | 488 | 488 | ||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 16 | 18,5 | 21 | 24 | 32,5 | 36 | 39,5 | 53 | 65 | 70 | ||
0,5 | Kod TRAL A-M | 0.5-0.5 | 0.5-1.0 | 0.5-1.5 | 0.5-2.0 | 0.5-2.5 | 0.5-3.0 | 0.5-3.5 | 0.5-4.0 | 0.5-4.5 | 0.5-5.0 | 0.5-5.5 | 0.5-6.0 | ||
A=50 B=150 | HR [mm] | 356 | 356 | 356 | 356 | 391 | 391 | 448 | 448 | 488 | 533 | 533 | 533 | ||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 16 | 18,5 | 25,5 | 29 | 40 | 44,5 | 55 | 96,5 | 105 | 114 | ||
0,75 | Kod TRAL A-M | 0.75-0.5 | 0.75-1.0 | 0.75-1.5 | 0.75-2.0 | 0.75-2.5 | 0.75-3.0 | 0.75-3.5 | 0.75-4.0 | 0.75-4.5 | 0.75-5.0 | 0.75-5.5 | 0.75-6.0 | ||
A=50 B=150 | HR [mm] | 356 | 356 | 356 | 391 | 391 | 448 | 488 | 488 | 533 | 533 | 533 | 613 | ||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 16 | 22 | 25,5 | 36 | 45 | 50 | 88 | 96,5 | 105 | 151 | ||
1,0 | Kod TRAL A-M | 1.0-0.5 | 1.0-1.0 | 1.0-1.5 | 1.0-2.0 | 1.0-2.5 | 1.0-3.0 | 1.0-3.5 | 1.0-4.0 | 1.0-4.5 | 1.0-5.0 | 1.0-5.5 | |||
A=50 B=150 | HR [mm] | 356 | 356 | 391 | 391 | 448 | 488 | 488 | 533 | 533 | 613 | 613 | |||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 18,5 | 22 | 32 | 40 | 45 | 79 | 88 | 129 | 140 | |||
1,25 | Kod TRAL A-M | 1.25-0.5 | 1.25-1.0 | 1.25-1.5 | 1.25-2.0 | 1.25-2.5 | 1.25-3.0 | 1.25-3.5 | 1.25-4.0 | 1.25-4.5 | 1.25-5.0 | ||||
A=50 B=150 | HR [mm] | 356 | 391 | 391 | 448 | 448 | 488 | 533 | 533 | 533 | 613 | ||||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 15 | 18,5 | 27,5 | 32 | 40 | 70 | 79 | 88 | 129 | ||||
1,5 | Kod TRAL A-M | 1.5-0.5 | 1.5-1.0 | 1.5-1.5 | 1.5-2.0 | 1.5-2.5 | 1.5-3.0 | 1.5-3.5 | 1.5-4.0 | 1.5-4.5 | 1.5-5.0 | ||||
A=50 B=150 | HR [mm] | 391 | 391 | 448 | 448 | 488 | 488 | 533 | 533 | 613 | 613 | ||||
ØD=65 ØE=26 | Masa [kg] | 11,5 | 15 | 23 | 27,5 | 35 | 40 | 70 | 79 | 116 | 129 | ||||
1,75 | Kod TRAL A-M | 1.75-0.5 | 1.75-1.0 | 1.75-1.5 | 1.75-2.0 | 1.75-2.5 | 1.75-3.0 | 1.75-3.5 | 1.75-4.0 | 1.75-4.5 | |||||
A=50 B=150 | HR [mm] | 391 | 391 | 448 | 488 | 488 | 533 | 533 | 613 | 613 | |||||
ØD=65 ØE=26 | Masa [kg] | 11,5 | 15 | 23 | 30 | 35 | 61,5 | 70 | 105,5 | 116 | |||||
2,0 | Kod TRAL A-M | 2.0-0.5 | 2.0-1.0 | 2.0-1.5 | 2.0-2.0 | 2.0-2.5 | 2.0-3.0 | 2.0-3.5 | 2.0-4.0 | ||||||
A=50 B=150 | HR [mm] | 391 | 391 | 448 | 488 | 533 | 533 | 533 | 613 | ||||||
ØD=65 ØE=26 | Masa [kg] | 11,5 | 15 | 23 | 30 | 53 | 61,5 | 70 | 105,5 | ||||||
2,5 | Kod TRAL A-M | 2.5-0.5 | 2.5-1.0 | 2.5-1.5 | 2.5-2.0 | 2.5-2.5 | 2.5-3.0 | 2.5-3.5 | 2.5-4.0 | ||||||
A=50 B=150 | HR [mm] | 448 | 448 | 488 | 533 | 533 | 533 | 613 | 613 | ||||||
ØD=65 ØE=26 | Masa [kg] | 15 | 19 | 25 | 44 | 53 | 61,5 | 95 | 105,5 | ||||||
3,0 | Kod TRAL A-M | 3.0-0.5 | 3.0-1.0 | 3.0-1.5 | 3.0-2.0 | 3.0-2.5 | 3.0-3.0 | 3.0-3.5 | |||||||
A=50 B=150 | HR [mm] | 448 | 448 | 488 | 533 | 533 | 613 | 613 | |||||||
ØD=65 ØE=26 | Masa [kg] | 15 | 19 | 25 | 44 | 53 | 84 | 95 | |||||||
3,5 | Kod TRAL A-M | 3.5-0.5 | 3.5-1.0 | 3.5-1.5 | 3.5-2.0 | 3.5-2.5 | 3.5-3.0 | ||||||||
A=50 B=150 | HR [mm] | 533 | 533 | 533 | 533 | 533 | 613 | ||||||||
ØD=65 ØE=26 | Masa [kg] | 18 | 26,5 | 35 | 44 | 53 | 84 | ||||||||
4,0 | Kod TRAL A-M | 4.0-0.5 | 4.0-1.0 | 4.0-1.5 | 4.0-2.0 | 4.0-2.5 | 4.0-3.0 | ||||||||
A=50 B=150 | HR [mm] | 533 | 533 | 533 | 533 | 613 | 613 | ||||||||
ØD=65 ØE=26 | Masa [kg] | 18 | 26,5 | 35 | 44 | 73 | 84 | ||||||||
Rozstaw punktów mocujących[m] dla poszczególnych długości trawersy [m] | |||||||||||||||
0,4 | 0,9 | 1,4 | 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | ||||
0,6 | 1,1 | 1,6 | 2,1 | 2,6 | 3,1 | 3,6 | 4,1 | 4,6 | 5,1 | 5,6 | |||||
0,8 | 1,3 | 1,8 | 2,3 | 2,8 | 3,3 | 3,8 | 4,3 | 4,8 | 5,3 | ||||||
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5 | |||||||
0,7 | 1,2 | 1,7 | 2,2 | 2,7 | 3,2 | 3,7 | 4,2 | 4,7 | |||||||
0,9 | 1,4 | 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | ||||||||
1,1 | 1,6 | 2,1 | 2,6 | 3,1 | 3,6 | 4,1 | |||||||||
1,3 | 1,8 | 2,3 | 2,8 | 3,3 | 3,8 | ||||||||||
2 | 2,5 | 3,0 | 3,5 | ||||||||||||
2,2 | 2,7 | 3,2 | |||||||||||||
2,4 | 2,9 | ||||||||||||||
2,6 |
Dodatkowe informacje
1029
Pliki do pobrania
Mipromet Katalog miproBeam
Pliki do pobrania (17.16M)Trawersa aluminiowa miproBeam TRAL A-M
- Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
- Wykonany wg zharmonizowanej normy: PN-EN 13155
- Cechowany : znak wytwórcy; znak ; udźwig; nr fabryczny; rok produkcji
Zalety trawersy TRAL-AM:
- wykonana z aluminium
- lekka konstrukcja
- niska masa
- posiada małą wysokość użytkową HR
- posiada regulację ze skokiem 300 mm (2xR)
- standardowo wyposażony w dwa haki obrotowe na łożyskach
Istnieje możliwość:
- wykonania punktów podczepienia trawersy na zawiesie 2-cięgnowe
- wykonania dodatkowego punktu pod centralnym uchem
- doposażenia o większą liczbę haków
- zamiany haków na szakle zamontowane na specjalnym łączniku
WLL [t] |
Wymiary [mm] |
Długość robocza L [m] |
|||||||||||||
0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | ||||
0,25 | Kod TRAL A-M | 0.25-0.5 | 0.25-1.0 | 0.25-1.5 | 0.25-2.0 | 0.25-2.5 | 0.25-3.0 | 0.25-3.5 | 0.25-4.0 | 0.25-4.5 | 0.25-5.0 | 0.25-5.5 | 0.25-6.0 | ||
A=50 B=150 | HR [mm] | 356 | 356 | 356 | 356 | 356 | 356 | 391 | 391 | 391 | 448 | 488 | 488 | ||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 16 | 18,5 | 21 | 24 | 32,5 | 36 | 39,5 | 53 | 65 | 70 | ||
0,5 | Kod TRAL A-M | 0.5-0.5 | 0.5-1.0 | 0.5-1.5 | 0.5-2.0 | 0.5-2.5 | 0.5-3.0 | 0.5-3.5 | 0.5-4.0 | 0.5-4.5 | 0.5-5.0 | 0.5-5.5 | 0.5-6.0 | ||
A=50 B=150 | HR [mm] | 356 | 356 | 356 | 356 | 391 | 391 | 448 | 448 | 488 | 533 | 533 | 533 | ||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 16 | 18,5 | 25,5 | 29 | 40 | 44,5 | 55 | 96,5 | 105 | 114 | ||
0,75 | Kod TRAL A-M | 0.75-0.5 | 0.75-1.0 | 0.75-1.5 | 0.75-2.0 | 0.75-2.5 | 0.75-3.0 | 0.75-3.5 | 0.75-4.0 | 0.75-4.5 | 0.75-5.0 | 0.75-5.5 | 0.75-6.0 | ||
A=50 B=150 | HR [mm] | 356 | 356 | 356 | 391 | 391 | 448 | 488 | 488 | 533 | 533 | 533 | 613 | ||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 16 | 22 | 25,5 | 36 | 45 | 50 | 88 | 96,5 | 105 | 151 | ||
1,0 | Kod TRAL A-M | 1.0-0.5 | 1.0-1.0 | 1.0-1.5 | 1.0-2.0 | 1.0-2.5 | 1.0-3.0 | 1.0-3.5 | 1.0-4.0 | 1.0-4.5 | 1.0-5.0 | 1.0-5.5 | |||
A=50 B=150 | HR [mm] | 356 | 356 | 391 | 391 | 448 | 488 | 488 | 533 | 533 | 613 | 613 | |||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 13 | 18,5 | 22 | 32 | 40 | 45 | 79 | 88 | 129 | 140 | |||
1,25 | Kod TRAL A-M | 1.25-0.5 | 1.25-1.0 | 1.25-1.5 | 1.25-2.0 | 1.25-2.5 | 1.25-3.0 | 1.25-3.5 | 1.25-4.0 | 1.25-4.5 | 1.25-5.0 | ||||
A=50 B=150 | HR [mm] | 356 | 391 | 391 | 448 | 448 | 488 | 533 | 533 | 533 | 613 | ||||
ØD=65 ØE=26 | Masa [kg] | 10,5 | 15 | 18,5 | 27,5 | 32 | 40 | 70 | 79 | 88 | 129 | ||||
1,5 | Kod TRAL A-M | 1.5-0.5 | 1.5-1.0 | 1.5-1.5 | 1.5-2.0 | 1.5-2.5 | 1.5-3.0 | 1.5-3.5 | 1.5-4.0 | 1.5-4.5 | 1.5-5.0 | ||||
A=50 B=150 | HR [mm] | 391 | 391 | 448 | 448 | 488 | 488 | 533 | 533 | 613 | 613 | ||||
ØD=65 ØE=26 | Masa [kg] | 11,5 | 15 | 23 | 27,5 | 35 | 40 | 70 | 79 | 116 | 129 | ||||
1,75 | Kod TRAL A-M | 1.75-0.5 | 1.75-1.0 | 1.75-1.5 | 1.75-2.0 | 1.75-2.5 | 1.75-3.0 | 1.75-3.5 | 1.75-4.0 | 1.75-4.5 | |||||
A=50 B=150 | HR [mm] | 391 | 391 | 448 | 488 | 488 | 533 | 533 | 613 | 613 | |||||
ØD=65 ØE=26 | Masa [kg] | 11,5 | 15 | 23 | 30 | 35 | 61,5 | 70 | 105,5 | 116 | |||||
2,0 | Kod TRAL A-M | 2.0-0.5 | 2.0-1.0 | 2.0-1.5 | 2.0-2.0 | 2.0-2.5 | 2.0-3.0 | 2.0-3.5 | 2.0-4.0 | ||||||
A=50 B=150 | HR [mm] | 391 | 391 | 448 | 488 | 533 | 533 | 533 | 613 | ||||||
ØD=65 ØE=26 | Masa [kg] | 11,5 | 15 | 23 | 30 | 53 | 61,5 | 70 | 105,5 | ||||||
2,5 | Kod TRAL A-M | 2.5-0.5 | 2.5-1.0 | 2.5-1.5 | 2.5-2.0 | 2.5-2.5 | 2.5-3.0 | 2.5-3.5 | 2.5-4.0 | ||||||
A=50 B=150 | HR [mm] | 448 | 448 | 488 | 533 | 533 | 533 | 613 | 613 | ||||||
ØD=65 ØE=26 | Masa [kg] | 15 | 19 | 25 | 44 | 53 | 61,5 | 95 | 105,5 | ||||||
3,0 | Kod TRAL A-M | 3.0-0.5 | 3.0-1.0 | 3.0-1.5 | 3.0-2.0 | 3.0-2.5 | 3.0-3.0 | 3.0-3.5 | |||||||
A=50 B=150 | HR [mm] | 448 | 448 | 488 | 533 | 533 | 613 | 613 | |||||||
ØD=65 ØE=26 | Masa [kg] | 15 | 19 | 25 | 44 | 53 | 84 | 95 | |||||||
3,5 | Kod TRAL A-M | 3.5-0.5 | 3.5-1.0 | 3.5-1.5 | 3.5-2.0 | 3.5-2.5 | 3.5-3.0 | ||||||||
A=50 B=150 | HR [mm] | 533 | 533 | 533 | 533 | 533 | 613 | ||||||||
ØD=65 ØE=26 | Masa [kg] | 18 | 26,5 | 35 | 44 | 53 | 84 | ||||||||
4,0 | Kod TRAL A-M | 4.0-0.5 | 4.0-1.0 | 4.0-1.5 | 4.0-2.0 | 4.0-2.5 | 4.0-3.0 | ||||||||
A=50 B=150 | HR [mm] | 533 | 533 | 533 | 533 | 613 | 613 | ||||||||
ØD=65 ØE=26 | Masa [kg] | 18 | 26,5 | 35 | 44 | 73 | 84 | ||||||||
Rozstaw punktów mocujących[m] dla poszczególnych długości trawersy [m] | |||||||||||||||
0,4 | 0,9 | 1,4 | 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | ||||
0,6 | 1,1 | 1,6 | 2,1 | 2,6 | 3,1 | 3,6 | 4,1 | 4,6 | 5,1 | 5,6 | |||||
0,8 | 1,3 | 1,8 | 2,3 | 2,8 | 3,3 | 3,8 | 4,3 | 4,8 | 5,3 | ||||||
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5 | |||||||
0,7 | 1,2 | 1,7 | 2,2 | 2,7 | 3,2 | 3,7 | 4,2 | 4,7 | |||||||
0,9 | 1,4 | 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | ||||||||
1,1 | 1,6 | 2,1 | 2,6 | 3,1 | 3,6 | 4,1 | |||||||||
1,3 | 1,8 | 2,3 | 2,8 | 3,3 | 3,8 | ||||||||||
2 | 2,5 | 3,0 | 3,5 | ||||||||||||
2,2 | 2,7 | 3,2 | |||||||||||||
2,4 | 2,9 | ||||||||||||||
2,6 |
Dodatkowe informacje
1029
Pliki do pobrania
Mipromet Katalog miproBeam
Pliki do pobrania (17.16M)W tej samej kategorii
Trawersa TBB-FA do podnoszenia worków BIG-BAG
WLL: 1000 kg

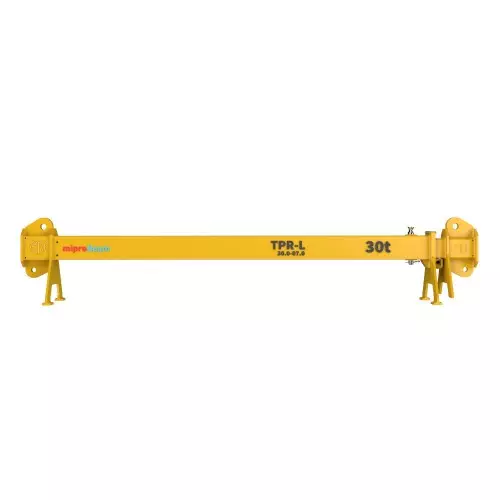

Trawersa teleskopowa rozporowa o regulowanej rozpiętości miproBeam TPR
