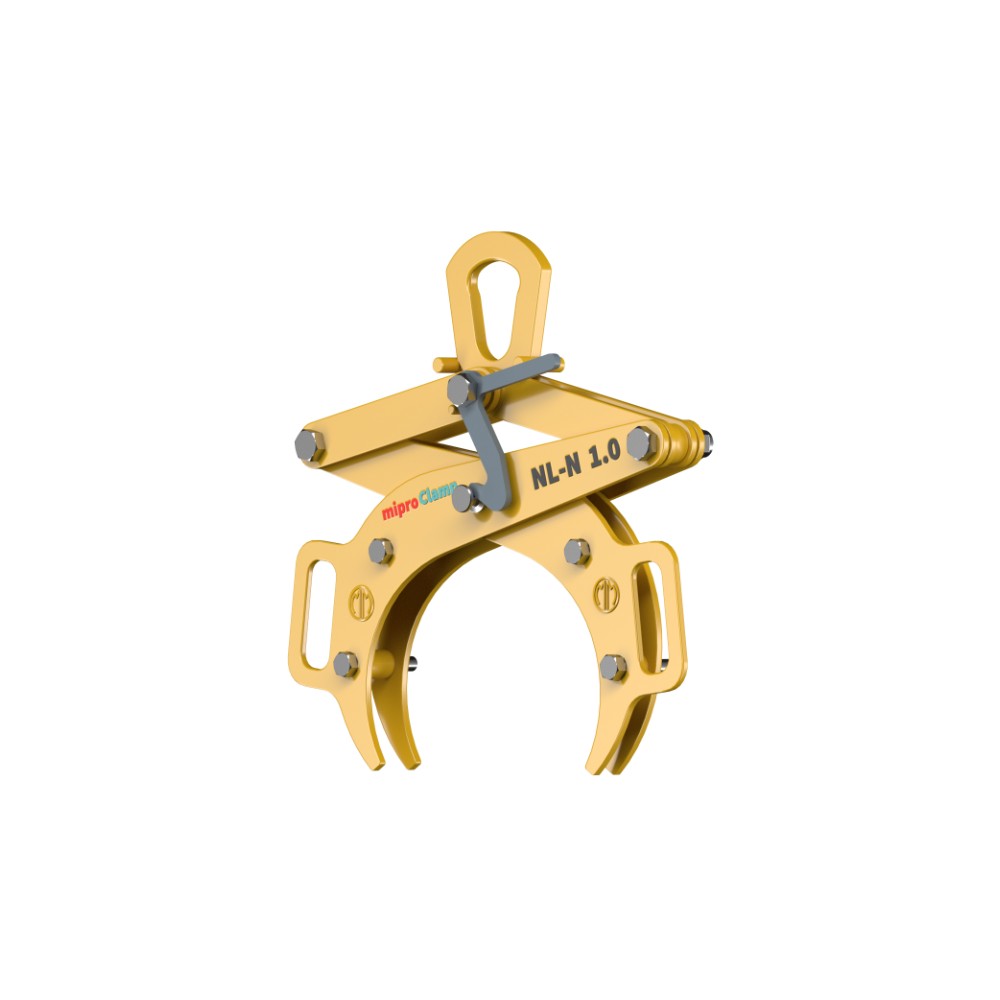

Uchwyt do rur i prętów NL-N

Uchwyt do rur i prętów NL-N

Udźwig: od 500 do 1000 kg
Zakres chwytania: od 88,9 do 273 mm


Uchwyt do rur i prętów NL-N

  • Służy do podnoszenia rur i prętów
  • Spełnia przepisy dyrektywy maszynowej 2006/42/WE
  • Wykonany wg zharmonizowanej normy: PN-EN 13155

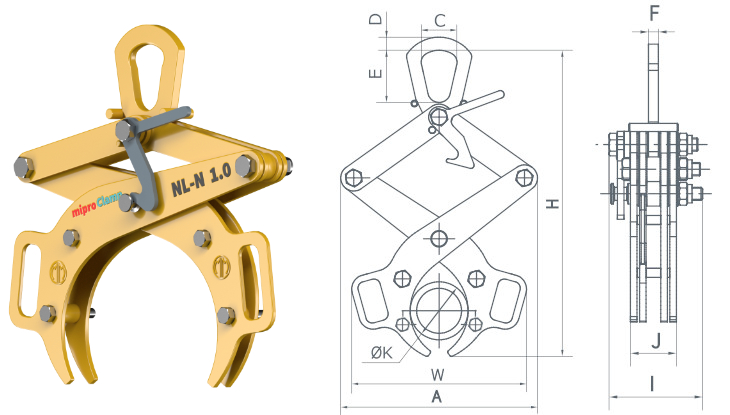

KOD WLL Zakres chwytania ØK [mm] Wymiary [mm] Masa
[kg] A W C D E H I J F [kg]
NL-N 0,5 500 88,9 - 150 302 - 344 268 - 303 55 20 80 377 - 469 114 56 12 9
NL-N 1,0 1 000 139,7 - 273 420 - 501 416 - 507 70 30 100 587 - 751 131 59 15 19



KOD WLL Zakres chwytania ØK [mm]
[kg]
NL-N PRV 0,1-140 100 130 - 140
NL-N PRV 1,0-219 1 000 114 - 219
NL-N PRV 0,12-270 120 200 - 270
NL-N PRV 0,125-300 125 200 - 300
NL-N PRV 0,2-300 200 200 - 300
NL-N PRV 1,0-400 1 000 200 - 400
NL-N PRV 0,1-750 1 000 500 - 750
NL-N PRV 1,0-800 1 000 400 - 800

Dodatkowe informacje

2345
