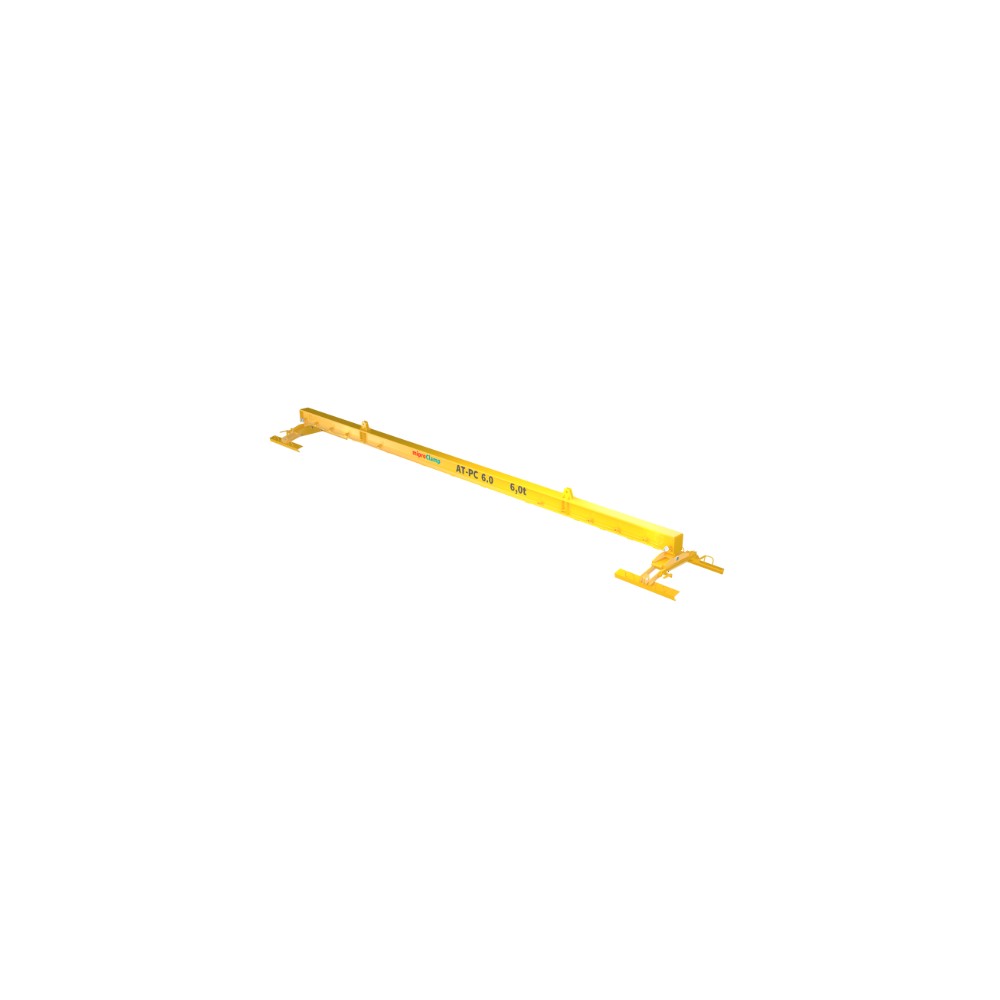

Uchwyt do płyt kanałowych AT-PC

Trawersa do bezpiecznego podnoszenia prefabrykowanuch żelbetowych płyt kanałowych w pozycji poziomej
Trawersa AT-PC składa się z belki nośnej oraz dwóch przestawnych zespołów szczęk z łańcuchami zabezpieczającymi, zamocowanych za pomocą złącz wahliwych w punktach podczepienia na belce nośnej
Rozstaw szczęk może być regulowany poprzez odpowiednie, blokowane sworzniami, ich usytuowanie na belce nośnej, co pozwala na precyzyjne zbalansowanie środka ciężkości podwieszonego ładunku oraz dopasowanie punktów pochwytu dla płyt kanałowych o różnej długości
Szczęki wyposażone są w mechanizm blokady w pozycji otwartej, ułatwiający zamocowanie ładunku
Podczas transportu ładunek powinien być zabezpieczony łańcuchem oplatającym

Cechowanie: znak wytwórcy, znak CE, udźwig, zakres chwytania, numer fabryczny, rok produkcji.

Kod	DOR [kg]	L [mm]	A [mm]	C [mm]	J [mm]	G [mm]	H_otwarte [mm]	H_zamknięte [mm]	M_otwarte [mm]	M_zamknięte [mm]	E [mm]	F [mm[	Masa [kg]
AT-PC 6,0	6 000	L_min 3 980 - L_max 8 780 (4 980, 5 980, 6 980, 7 980)	9 000	4 980	1 000	38	659	753	1 182	1 110	150	38	1 079

DOR - dopuszczalne obciążenie robocze

Indeks 2645

Pliki do pobrania (48.42M)
