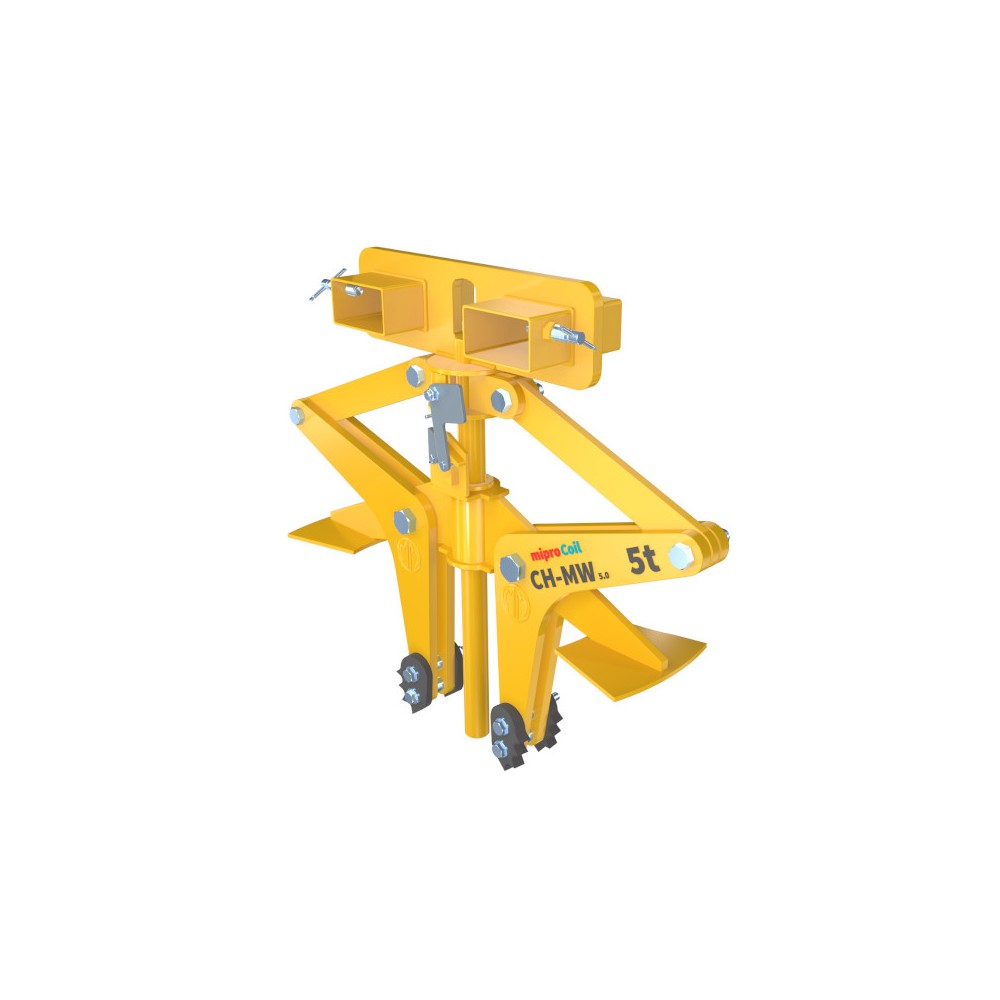

Uchwyt do kręgów drutu CH-MW

Uchwyt do kręgów drutu CH-MW

Udźwig: 3000 - 5000 kg
Zakres chwytania: od 500 do 850 mm


Uchwyt do kręgów drutu CH-MW

  • Do bezpiecznego podnoszenia lub przenoszenia w pozycji poziomej ustabilizowanych kręgów drutu z wewnętrzną osiową pustą przestrzenią odpowiadającą zakresowi chwytania
  • Uchwyt samocentrujący - dwa ramiona pochwytowe działające rozprężnie na wewnętrznej średnicy kręgu, duże zagłębienie punktów pochwytu, szczęki chwytne wykonane z twardego materiału
  • Chwytak wyposażony w zamek automatyczny z mechanizmem zatrzaskowym, powodujący naprzemienne zamykanie i otwieranie szczęk dociskowych podczas kolejnych cykli podnoszenia/opuszczania umożliwiający, samodzielną obsługę chwytaka przez operatora dźwignicy
  • Chwytak wyposażony w mechanizm blokady w pozycji otwartej, umożliwiający bezpieczne składowanie
  • Uchwyt samozaciskowy (siła chwytająca jest proporcjonalna do ciężaru przenoszonego ładunku) - minimalna waga ładunku nie może być mniejsza niż 10% DOR
  • Uchwyt przystosowany do współpracy z wózkiem widłowym
  • Uchwyt wyposażony w zamek automatyczny typu AutoLock
  • Przystosowany do przenoszenia za pomocą dźwignika lub wózka widłowego
  • Uchwyt powinien być przechowywany na stojaku
  • Szczęki odporne na ścieranie
  • Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
  • Wykonany wg zharmonizowanej normy: PN-EN 13155

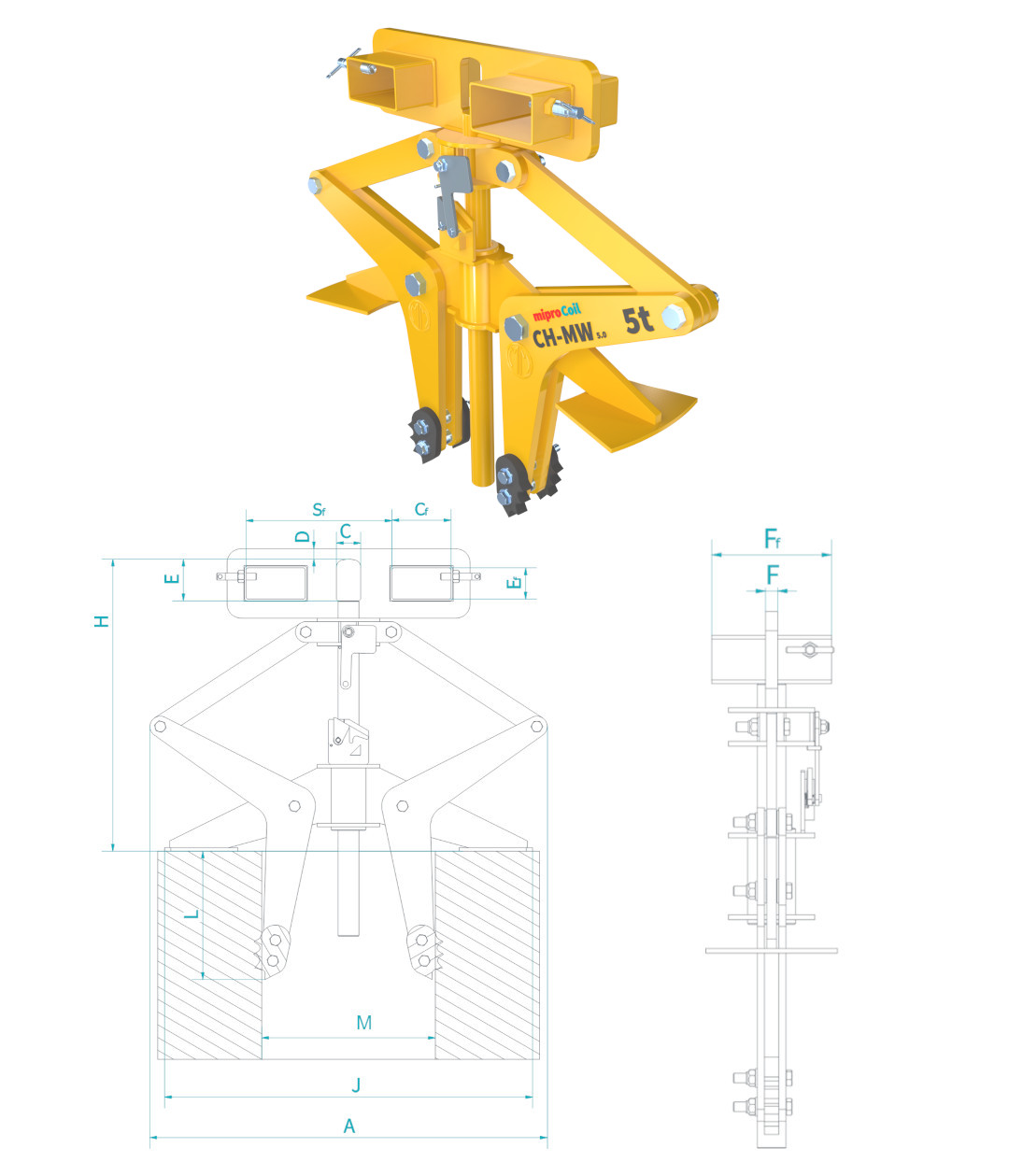

   Kod DOR M (Zakres chwytania) Amin Amax Hmin Hmax C D E F Cf Sf Ef Ff J Lmin Lmax Masa
[kg] ID [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
CH-MW 3,0 3 000 550 - 800 935 1145 838 1 077 70 30 120 25 170 420 90 250 1 060 309 370 155
CH-MW 5,0 5 000 550 - 850 997 1 195 846 1 087 70 30 120 25 170 420 90 250 1 060 309 370 205

max i min dotyczą granic zakresu roboczego tj. otwarcia szczęk 550 lub 800mm
ID- średnica wewnętrzna
